Учебно-тренировочный полигон УТП-3-Г

Учебно-тренировочный полигон УТП-3-Г предназначен для практической подготовки пожарных и газоспасателей к действиям в непригодной для дыхания среде, при огневых воздействиях и ведении аварийно-спасательных работ в условиях техногенных аварий.

Полигон обеспечивает:

обучение слаженным и наиболее эффективным приемам и способам коллективных действий при тушении пожаров и проведении аварийно-спасательных работ в непригодной для дыхания среде;
выработку и поддержание на высоком уровне знаний и умений, практических навыков в эксплуатации средств индивидуальной защиты органов дыхания, защитной одежды, других стоящих на вооружении технических средств;
формирование у обучаемых волевых и морально-психологических качеств, обусловленных профессиональной деятельностью личного состава;
моделирование фактических условий реального воздействия опасных и вредных факторов пожара на людей, а также разнообразных источников пожара и аварийных ситуаций, в т.ч. (технологического, электротехнического оборудования);
подготовку оперативного персонала, начальную и боевую подготовку пожарных и газоспасателей с соблюдением требований правил охраны труда, без риска ущерба их здоровью и загрязнения окружающей среды;
проведение тренировок в защитных костюмах с применением средств индивидуальной защиты органов дыхания, пожарно-техническим вооружением, приборами, средствами и инструментами, используемыми во время тушения пожаров и проведения аварийно-спасательных работ;
постоянный контроль учебного процесса оператором;
автоматическую блокировку систем, моделирующих различные нештатные ситуации.

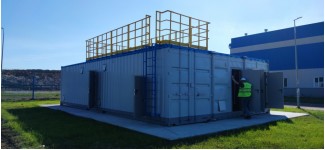

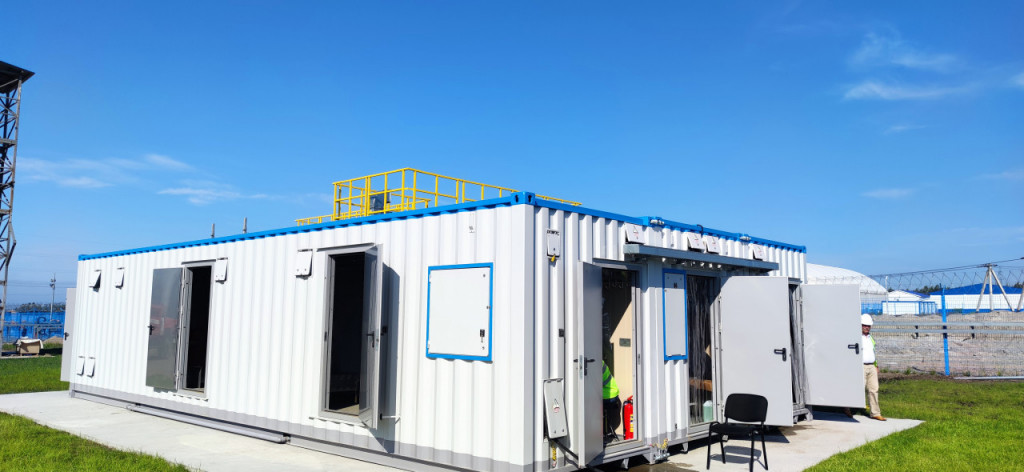

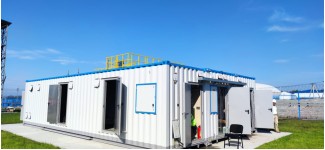

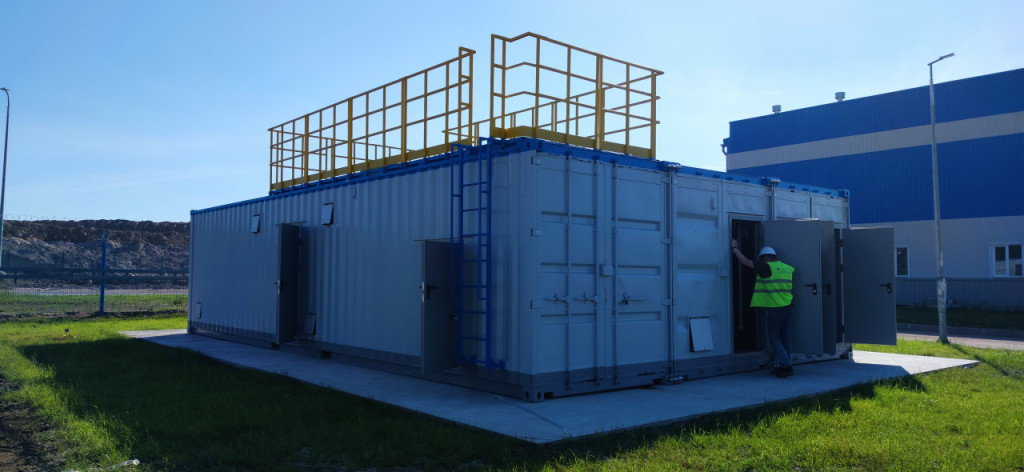

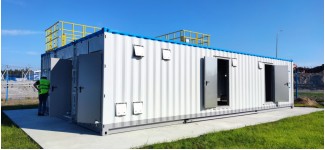

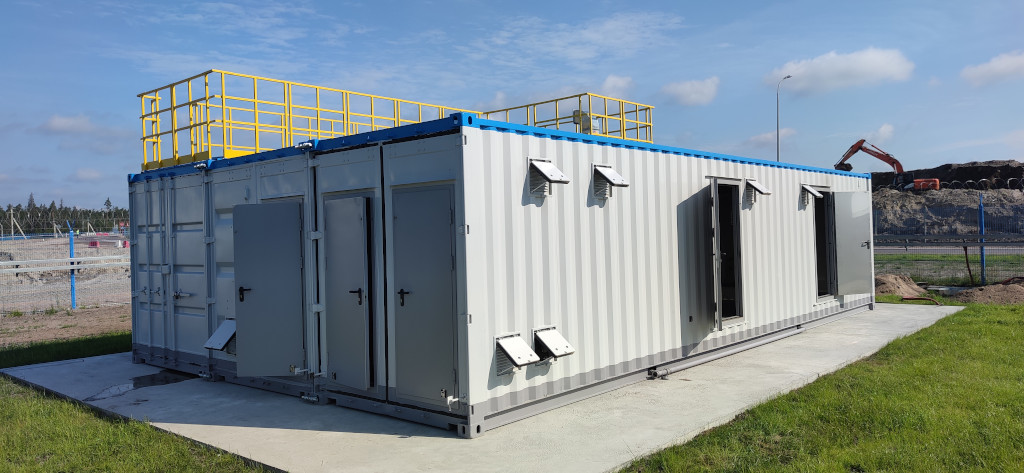

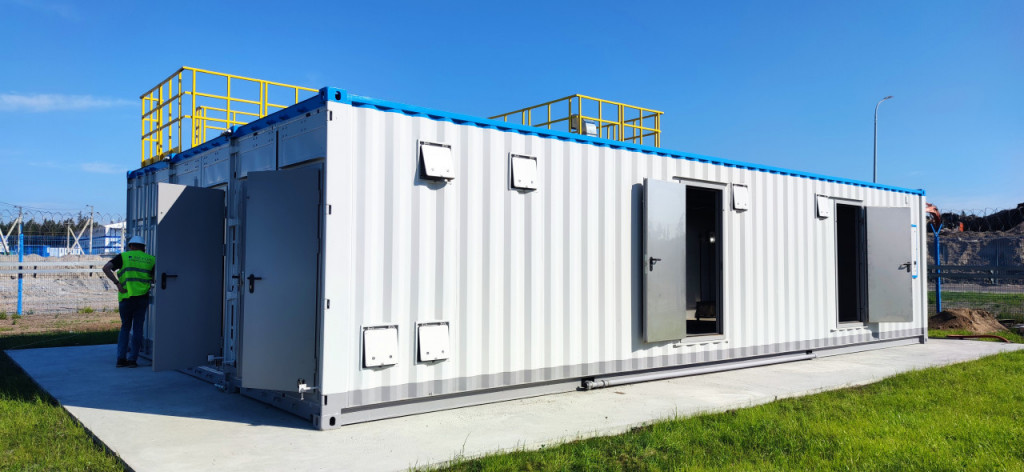

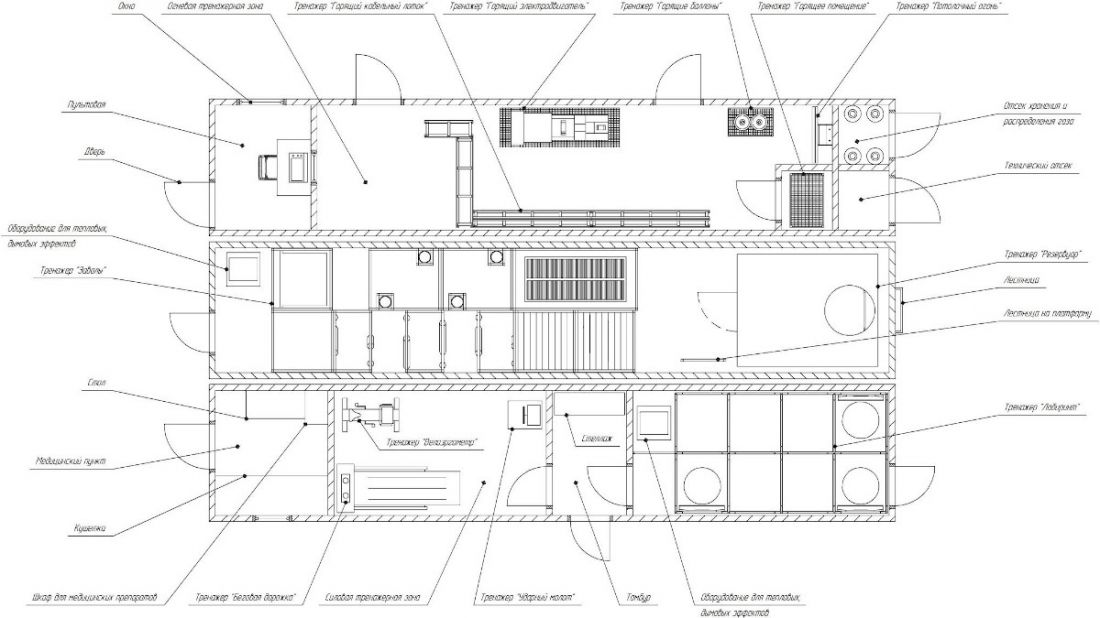

1. Полигон состоит из трёх модулей: «Огневой модуль», «Теплодымокамера» и «Аварийно-спасательный модуль». Корпусы модулей спроектированы и изготовлены на основе стандартных грузовых контейнеров размерностью 1ААА, high cube 40 футов по ГОСТ Р 51876-2008.

1.1 «Огневой модуль» имеет перегородки, разделяющие контейнер на четыре отсека («Пультовая», «Огневая тренажерная зона», «Отсек хранения и распределения газа» и «Технический отсек»).

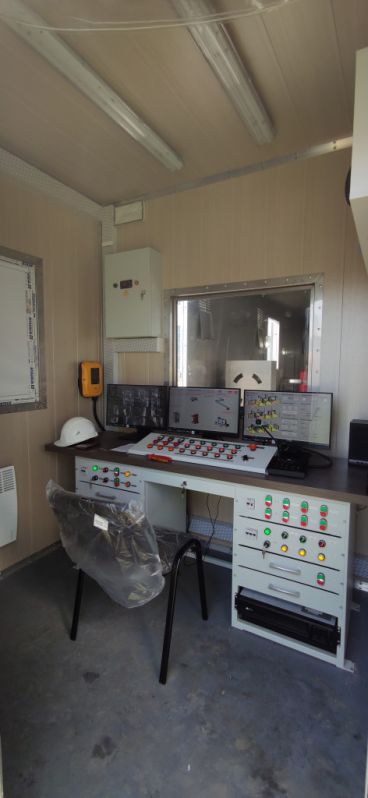

2.1.1 Пульт управления в пультовой обеспечивает:

управление работой огневых симуляторов в ручном и автоматическом режиме;
контроль газообнаружения в огневой тренировочной зоне, отсеке хранения и распределения газа;
управление работой тренажера «Лабиринт», силовых тренажеров;
управление работой систем тепловых, дымовых, звуковых, световых эффектов в модулях «Теплодымокамера» и «Аварийно-спасательный модуль»;
управление работой системой дымовых эффектов в огневом модуле;
управление освещением в тренировочных зонах модулей «Теплодымокамера» и «Аварийно-спасательный модуль»;
видеонаблюдение в тренировочных отсеках модулей «Теплодымокамера» и «Аварийно-спасательный модуль»;
громкую связь с тренировочными отсеками модулей «Теплодымокамера» и «Аварийно-спасательный модуль»;
аварийное отключение с прекращением тренировки во всех модулях;
контроль температуры тренировочных зон всех модулей;
управление системой приточно-вытяжной вентиляции всех модулей.

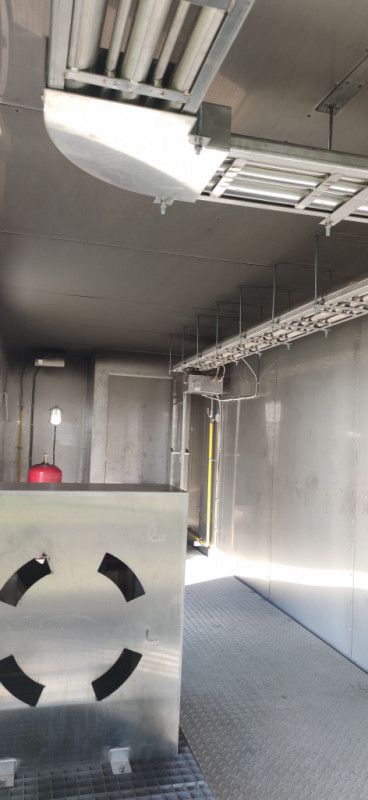

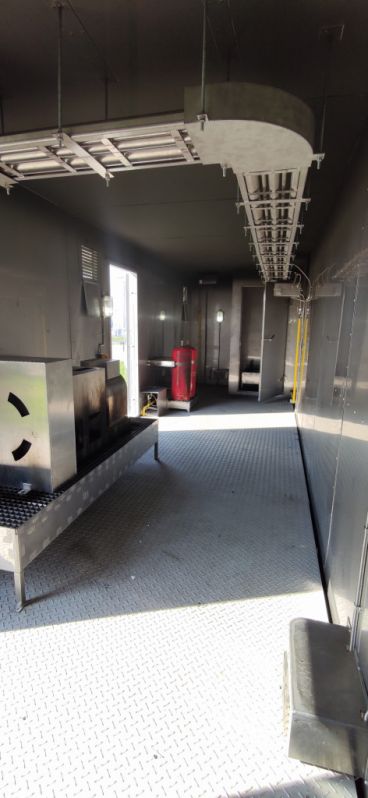

2.1.2 Огневая тренажерная зона оборудована:

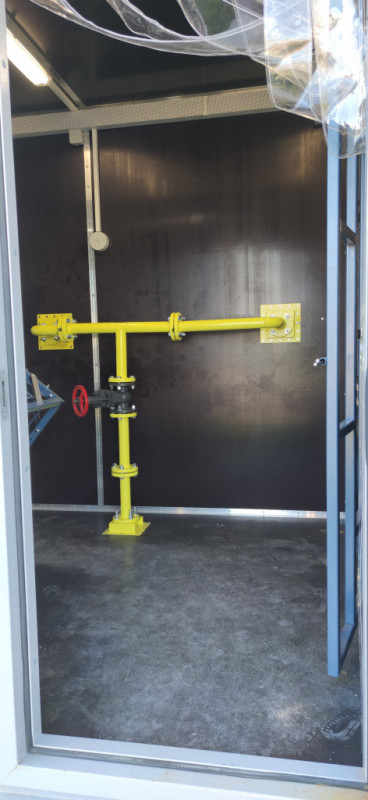

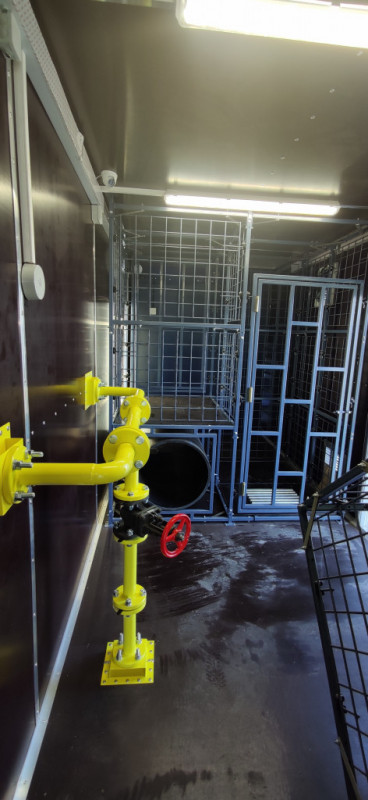

огневыми симуляторами промышленной зоны «Потолочный огонь», «Горящие баллоны», «Горящий кабельный лоток», «Горящий электродвигатель», «Горящее помещение».

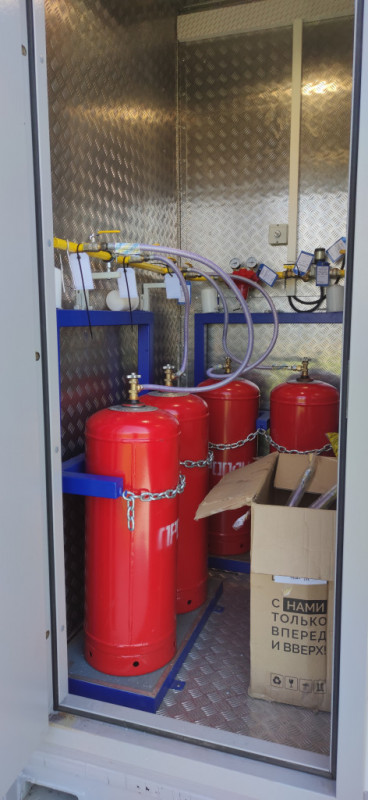

2.1.3 «Отсек хранения и распределения газа» оборудован:

четырьмя пропановыми баллонами для хранения сжиженного газа;
системой понижения давления, распределения и подачи пропана на горящие симуляторы;
системой газообнаружения;
светильником во взрывозащищенном исполнении;
приточно-вытяжной вентиляцией;
радиатором жидкостного отопления.

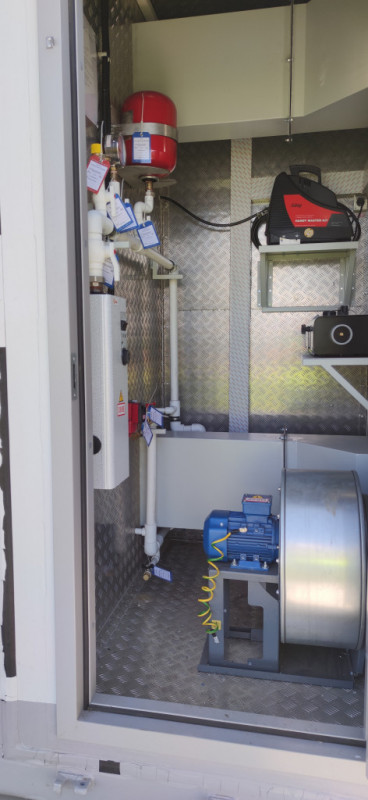

2.1.4 «Технический отсек» оборудован:

компрессором для продувки газовых трубопроводов;
дымогенератором;
тепловой завесой;
системой жидкостного отопления;
светильником;
приточным вентилятором для подачи воздуха в тренировочный отсек.

2.2 «Аварийно-спасательный модуль» оборудован:

тренажером «Завалы»;
тренажером «Резервуар».

2.2.1 Тренажер «Завалы» представляет собой полосу препятствий и состоит из различного рода имитаторов техногенных аварий, в состав которых входят:

имитатор «Обрушающиеся конструкции», представляющий собой четыре отрезка трубы, закрепленные снизу на оси к металлическому каркасу тренажера и удерживаемые в вертикальном положении электромагнитными замками, позволяющими дистанционно обрушить трубы.
имитатор «Качающийся участок пола» представляющий собой металлическую решетку, подвешенную на цепях.
имитатор «Узкие лазы» представляющий собой цепь следующих друг за другом преград, установленных под разными углами для усложнения прохода.
имитатор «Упавшая бетонная плита перекрытия», представляющий собой металлический короб с возможностью заполнения его песком, закрепленный с одной стороны снизу на оси к металлическому каркасу тренажера, а с другой свободно лежащий на полу. При проведении тренировок под свободный край короба кладется манекен имитационно-тренировочный, выполняющий роль пострадавшего. Цель упражнения – извлечение пострадавшего путем подъема плиты.
имитатор «Труднопроходимая поверхность», представляющий собой отрезки труб, приваренных к каркасу тренажера под разными углами и на разном расстоянии друг от друга.
имитатор «Запертая металлическая дверь», представляющий собой металлическую дверь с имитатором ригеля замка, который в ходе тренировки перепиливается, имитируя проникновение в запертое помещение. Для замены при последующих тренировках в комплекте тренажера предусмотрены одноразовые ригели в количестве 100 шт.

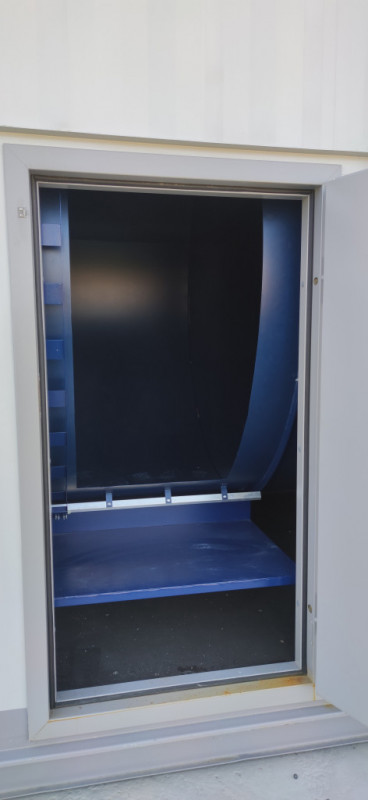

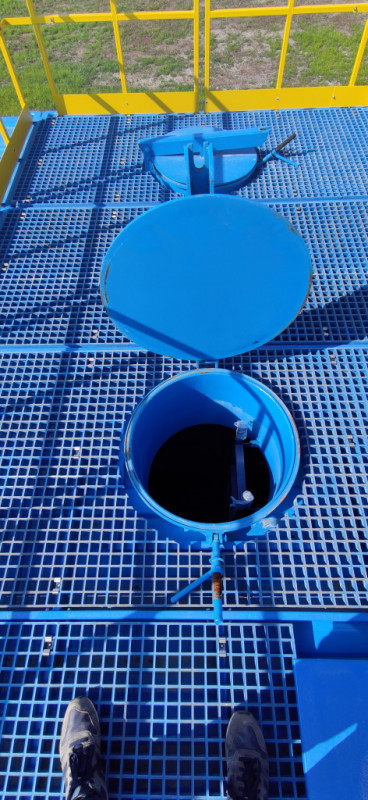

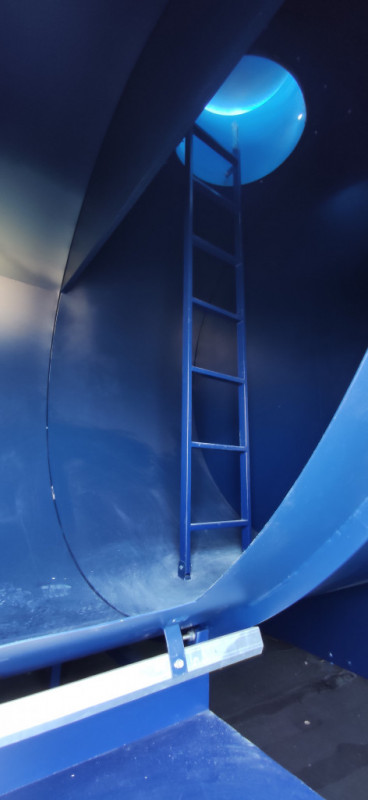

2.2.2 Тренажёр «Резервуар» предназначен для подготовки всех категорий специалистов, с использованием средств индивидуальной защиты органов дыхания и специальной защитной одежды, по проведению аварийно-спасательных работ и спасанию людей из резервуаров и специальных ёмкостей. Тренажер выполнен в виде компактной копии горизонтального резервуара и обеспечивает эффективность учебного процесса в соответствии с современными требованиями подготовки специалистов. Тренажер содержит следующие элементы: корпус, два люка в верхней части, две внутренние лестницы. Люки резервуара имеют выход на крышу модуля. В корпусе днища резервуара, обращенного в сторону входной двери модуля, устроен люк (дверь), служащий для облегчения вноса манекена внутрь резервуара.

2.3 Модуль «Теплодымокамера» внутри имеет перегородки, разделяющие контейнер на четыре отсека («Медицинский отсек», «Силовая тренировочная зона», «Тамбур», «Лабиринт»).

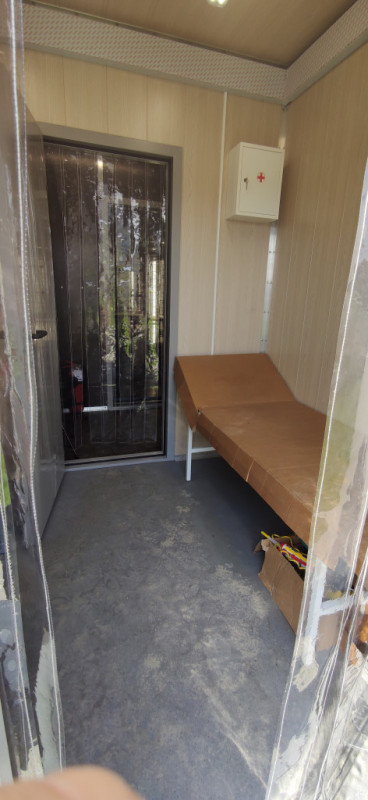

2.3.1«Медицинский отсек» оборудован:

электронагревателем-конвектором;
столом;
стулом;
шкафом для медпрепаратов;
кушеткой;
тонометром (прибором для измерения давления);
аптечкой первой помощи, укомплектованной в соответствии с приказом № 995н Минздравсоцразвития России от 01.09.2021 в металлическом ящике.

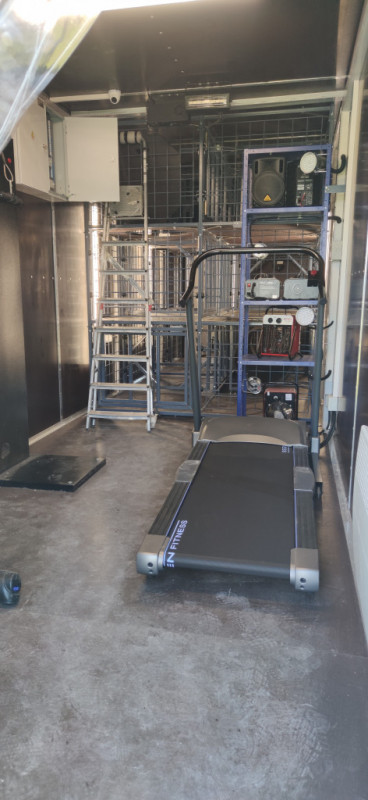

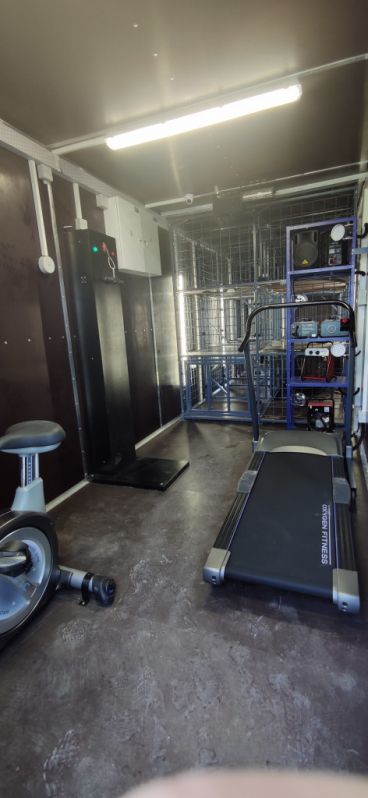

2.3.2 Отсек «Силовая тренировочная зона» оборудован:

силовыми тренажерами общего назначения «Беговая дорожка», «Ударный молот», «Велоэргометр»;
тепловой пушкой электрической мощностью 4,5 кВт;
видеокамерами для наблюдения за тренирующимися в отсеке;
светильниками основного и аварийного освещения;
чувствительным микрофоном и динамиком для обратной связи с пультовой.

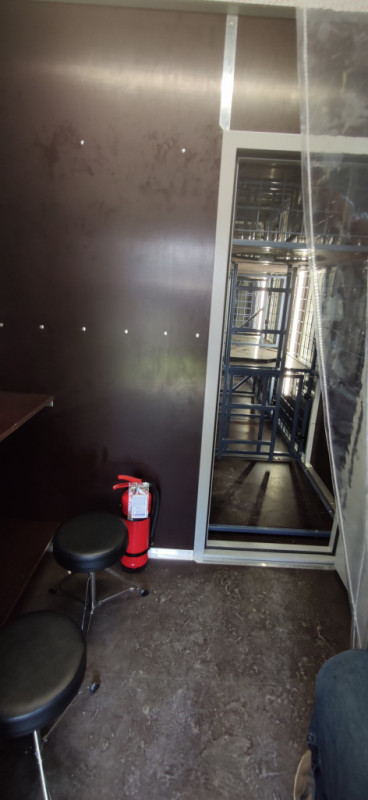

2.3.3 Отсек «Тамбур» оборудован:

вешалкой настенной для одежды (3 крючка);
светильниками основного и аварийного освещения;
стеллажом для размещения трех комплектов ДАСВ.

2.3.4 Отсек «Лабиринт» оборудован:

видеокамерами для наблюдения за тренирующимися в отсеке;
тренажером ориентации, состоящим из сообщающихся между собой помещений и проходов с препятствиями;
тепловой пушкой электрической мощностью 4,5 кВт;
дымогенератором;
стробоскопом;
динамиком, для создания звуковых эффектов в отсеке;
чувствительным микрофоном и динамиком для обратной связи с пультовой.

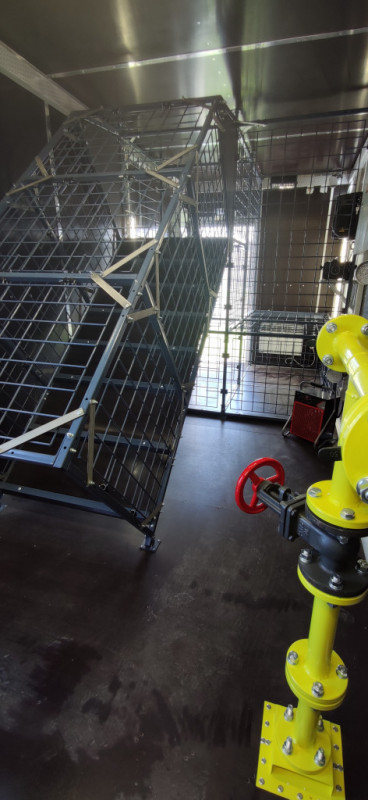

2.3.4.1 Тренажер ориентации «Лабиринт».

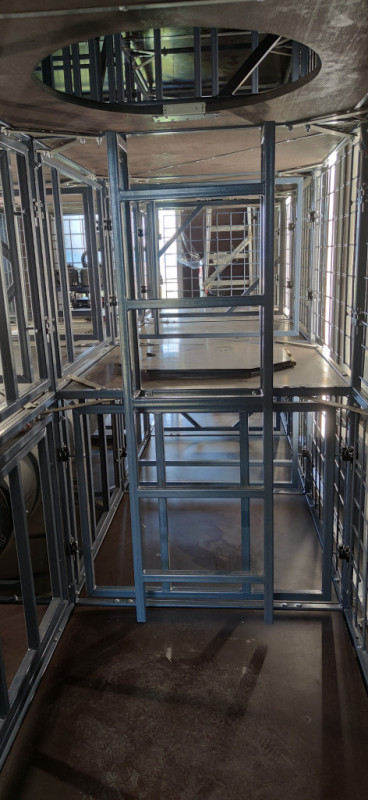

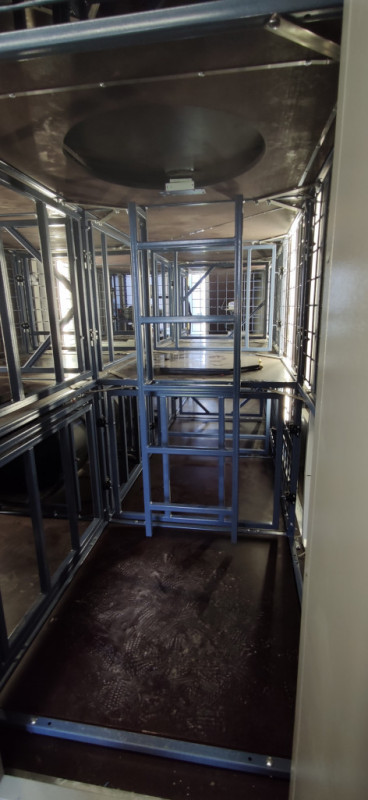

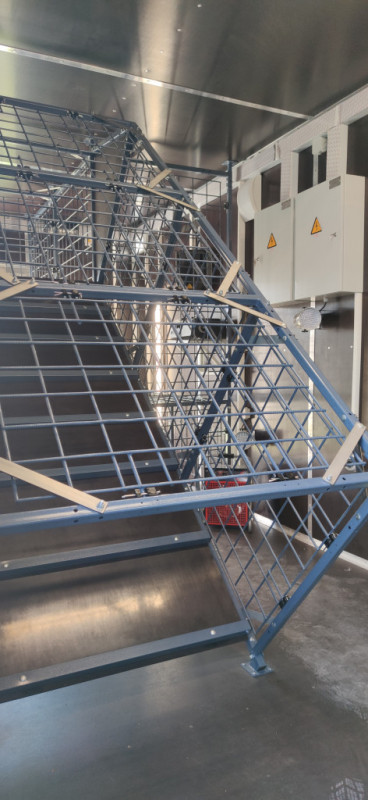

Тренажер ориентации «Лабиринт» трехуровневый. В лабиринте установлены дистанционно замыкаемые двери и люки, позволяющие формировать три маршрута различной сложности и дистанции. Каркас лабиринта выполнен из стальных труб квадратного сечения, жестко соединенных при помощи сварки и болтов. К каркасу лабиринта жестко закреплены полы, формирующие уровни, а также элементы препятствий и съемные перегородки. Тренажер ориентации включает в себя следующие препятствия:
