Учебно-тренировочный полигон УТП-3

Огневой полигон (далее в тексте - Полигон) предназначен для практической подготовки пожарных и спасателей к действиям в непригодной для дыхания среде, при огневых воздействиях и ведении аварийно-спасательных работ в условиях техногенных аварий.

Полигон обеспечивает:
  • обучение слаженным и наиболее эффективным приемам и способам коллективных действий при тушении пожаров и проведении аварийно-спасательных работ в непригодной для дыхания среде;
  • выработку и поддержание на высоком уровне знаний и умений, практических навыков в эксплуатации средств индивидуальной защиты органов дыхания, специальной защитной одежды, других стоящих на вооружении технических средств;
  • формирование у обучаемых волевых и морально-психологических качеств, обусловленных профессиональной деятельностью личного состава;
  • моделирование разнообразных факторов пожара и аварийных ситуаций, максимально приближенных к реальным условиям.

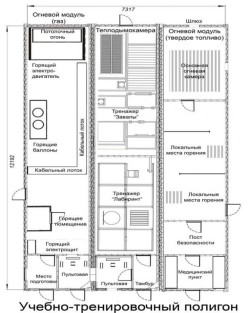

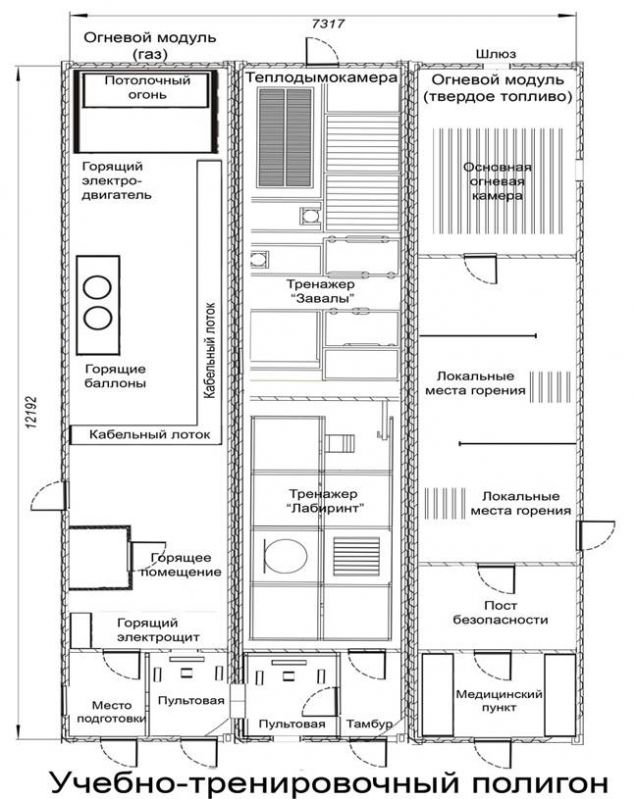

В состав Полигона входят:

Три модуля контейнерного типа (контейнер размером Д 12192 х Ш 2439 х В 2591 мм).

В первом модуле – «Огневой модуль (газ)» устроены помещение тренировочной зоны, в которой установлены огневые газовые симуляторы промышленной зоны: «Потолочный огонь», «Горящие баллоны», « Горящий кабельный лоток», «Горящий электродвигатель», «Горящее помещение», а также помещение «Пультовая».

Во втором модуле «Теплодымокамера» устроены помещения тренажеров «Лабиринт», «Завалы», и помещение «Пультовая».

В третьем модуле – «Огневой модуль (твердое топливо)» устроены основная огневая камера, два локальных места для горения, пост безопасности, медицинский пункт.

В состав огневого модуля (газ) входят огневые симуляторы промышленной зоны: «Потолочный огонь», «Горящие баллоны», « Горящий кабельный лоток», «Горящий электродвигатель, «Горящее помещение».

Огневой модуль «Потолочный огонь» представляет собой модуль объемного воспламенения газо-воздушной среды под потолком.

Огневой модуль «Горящие баллоны» состоит из двух металлический 50-ти литровых баллонов, стоящих вертикально на металлической подставке.

Огневой модуль «Горящий кабельный лоток» состоит из металлических секций, имитирующих кабельные каналы с вмонтированными в них газовыми горелками.

Огневой модуль «Горящий электродвигатель» состоит из макета электродвигателя и основания с вмонтированными в него газовыми горелками.

Огневой симулятор «Горящее помещение» представляетт собой платформу с газовыми горелками, установленную в замкнутое помещение с дверью. При открытии двери имитируется создание эффекта обратной тяги.

Огневой модуль (газ) имеет:
  • систему освещения и электроснабжения (220/380 В);
  • систему управления работой огневых модулей;
  • систему приточно-вытяжной и общеобменной вентиляции;
  • систему аварийного отключения и блокировки;
  • систему сбора и отведения огнетушащего вещества (воды);
  • систему газообнаружения в помещениях;
  • систему отопления помещения пультовой;
  • систему контроля температуры;
  • система распределения, подачи газа;
  • систему отключения подачи газа при достижении заданных параметров тушения.

Теплодымокамера, расположенная во втором модуле, включает в себя лабиринт (тренажер ориентации), участок технологической зоны (тренажер «Завалы»), пультовую.

Система электрооборудования выполнена в соответствии с Правилами устройства элекроустановок (ПУЭ).

Для создания дыма применяется генератор театрального дыма.

Для удаления дыма из тренировочных помещений предусмотрена система дымоудаления.

В теплодымокамере предусмотрена установка системы громкоговорящей связи.

Односторонняя громкоговорящая связь осуществляется из пультовой с задымляемыми помещениями теплодымокамеры.

Пол в теплодымокамере выполнен с ровной, нескользящей поверхностью.

В теплодымокамере выполнение тренировок производится в среде с повышенной температурой в пределах от +30 до +58 ° С.

Относительная влажность воздуха составляет не более 50 %. Подогрев воздуха производится от электронагревателей из расчета 0,5 кВт/м2 площади теплодымокамеры. Управление работой электронагревателей автоматическое.

В теплодымокамере предусмотрена система дистанционного управления, предназначенная для осуществления постоянного контроля за работой тренируемых, поддержания громкоговорящей аудиосвязи, а также осуществления руководства и внесения изменений при выполнении поставленных задач.

Система дистанционного управления включает в себя:
  • систему видеонаблюдения, обеспечивающие трансляцию в режиме on-line, а также архивирование процесса прохождения тренировок для дальнейшего изучения и выявления ошибок;
  • системы управления имитационными тренажерами;
  • систему громкоговоряшей связи, позволяющую общаться с тренирующимися;
  • системы вентиляции и дымоудаления;
  • системы основного и аварийного освещения. В случае экстренной остановки процесса тренировки аварийное освещение должно включаться автоматически;
  • систему дымовых эффектов, предназначенную для создания задымления в зоне проведения тренировки;
  • системы световых и звуковых эффектов, предназначенные для создания дополнительной психологической нагрузки во время тренировки;
  • систему электропитания, предназначенную для распределения нагрузки между потребителями модуля и для осуществления защиты от короткого замыкания и утечки тока в случае повреждения изоляции;
  • систему контроля температуры;

Тренажер «Лабиринт» (тренажер ориентации трех уровневый) состоит из сообщающихся между собой помещений и проходов с препятствиями. В лабиринте установлены дистанционно замыкаемые двери и люки, позволяющие формировать не менее трех маршрутов различной сложности и дистанции. Каркас лабиринта выполнен из стальных труб квадратного сечения, жестко соединенных при помощи сварки и болтов. К каркасу лабиринта жестко закреплены полы, формирующие уровни, а также элементы препятствий и съемные перегородки.

В состав лабиринта входят:
  • препятствие «Дистанционно замыкаемая дверь» в количестве 5 шт;
  • препятствие «Труба»;
  • препятствие «Дистанционно замыкаемый люк» в количестве 4 шт;
  • препятствие «Роликовая дорожка»;
  • препятствия «Лазы», ограниченные по вертикали, горизонтали.

В лабиринте предусмотрены съемные перегородки, позволяющие создавать разные маршруты передвижения по лабиринту. Крепление перегородок исключает их падение.

Тренажер «Завалы» представляет собой полосу препятствий и состоит из различного рода имитаторов техногенных аварий, в состав которых входят:
  • имитатор «Обрушающиеся конструкции», представляющий собой два отрезка трубы, закрепленные снизу на оси к металлическому каркасу тренажера и удерживаемые в вертикальном положении электромагнитными замками, позволяющими дистанционно обрушить трубы.
  • имитатор «Качающийся участок пола» представляющий собой металлическую решетку, подвешенную на цепях.
  • имитатор «Узкие лазы» представляющий собой цепь следующих друг за другом преград, установленных под разными углами для усложнения прохода.
  • имитатор «Упавшая бетонная плита перекрытия», представляющий собой металлический короб с возможностью заполнения его песком, закрепленный с одной стороны снизу на оси к металлическому каркасу тренажера, а с другой свободно лежащий на полу. При проведении тренировок под свободный край короба кладется манекен имитационно-тренировочный, выполняющий роль пострадавшего. Цель упражнения – извлечение пострадавшего путем подъема плиты.
  • имитатор «Труднопроходимая поверхность», представляющий собой отрезки труб приваренных к каркасу тренажера под разными углами и на разном расстоянии друг от друга.
  • имитатор «Запертая металлическая дверь», представляющий собой металлическую дверь с имитатором ригеля замка, который в ходе тренировки должен перепиливаться, имитируя проникновение в запертое помещение. Для замены при последующих тренировках в комплекте тренажера должны быть предусмотрены одноразовые ригели в количестве 50 шт.

В пультовой установлено оборудование, щиты управления и другие устройства, необходимые для контроля за передвижением, работой и состоянием лиц, находящихся в помещениях Полигона.

Огневой модуль (твердое топливо), расположенный в третьем модуле, предназначен для проведения занятий по профессиональной подготовке пожарных и спасателей в условиях воздействия опасных факторов пожара (задымление, высокая температура, открытое пламя, тепловое излучение), возникающих при сгорании в топке сгораемой загрузки в виде твердого топлива.

В состав огневого модуля (твердое топливо) входят: основная огневая камера, два локальных места для горения, пост безопасности, медицинский пункт.

Конструкция огневого модуля позволяет проводить занятия в воспроизводимых и контролируемых условиях и обеспечивать безопасность занятий за счет возможности контроля и управления газовыми потоками в комплексе и подачи огнетушащих средств.

Огневая камера оборудована:
  • системой сбора и отведения огнетушащего вещества (воды);
  • шлюзом для удаления остатков сгорания;
  • поддоном для сжигания твердого топлива.
Электрооборудование.

Питание огневого модуля «твердое топливо» осуществляется от внешнего источника трехфазного переменного тока напряжением 380 В, 50 Гц.

Электрооборудование включает в себя:
  • нишу электровводов;
  • щит распределительный;
  • систему контроля температуры;
  • систему громкоговорящей связи;
  • систему освещения;
  • электрообогреватель.

Система громкоговорящей связи установлена в помещении «поста безопасности» с установкой громкоговорителя в нише, сообщающейся с помещением «тренажерной зоны».

Система контроля температуры.

Система контроля температуры обеспечивает непрерывный контроль температурного режима тренировки на приборе через датчики температур, установленные в тренировочной зоне.

Три термодатчика установлены в продольной стенке контейнера тренировочной зоны на трех разных уровнях по высоте контейнера. Чувствительные элементы датчиков введены внутрь помещения через отверстия в стенке контейнера. Снаружи датчики защищены стальным листом.

Учебно-тренировочный полигон УТП-3 01

Описание газовых огневых симуляторов
  1. Описание работы
    1. Огневые газовые симуляторы предназначены для отработки приемов и способов тушения пожаров на промышленном оборудовании.
      Принцип действия:
      С пульта управления (стационарного или беспроводного) должна подаваться команда на электромагнитные клапаны подачи СУГ в огневые симуляторы.
      Стационарный пульт управления с сенсорной панелью
      Стационарный пульт управления с сенсорной панелью.

      Воспламенение симуляторов должно осуществляется при помощи блоков воспламенения, установленных в каждом огневом симуляторе.
      Блок воспламенения
      Блок воспламенения.
    2. Блок воспламенения должен иметь электромагнитные клапаны, вентилятор, датчик пламени, трансформатор розжига, свечу зажигания.
      При включении кнопки «Пуск» одного из симуляторов на сенсорной панели пульта управления, либо кнопки воспламенения на беспроводном пульте управления (далее в тексте – БПУ), в блоке воспламенения открывается электромагнитный клапан поджога и СУГ от хранилища СУГ подается в квадратную трубу поджога. Далее в трубе поджога при помощи трансформатора и свечи зажигания автоматически создается искра и загорается СУГ в трубе поджога. Наличие пламени в трубе поджога фиксируется датчиком пламени, после чего дается команда на открытие клапана основной горелки.
    3. Обучаемые должны производить тушение образовавшегося пламени ручными средствами пожаротушения, водой или пеной через ручные пожарные стволы и генераторы.
      Задачей обучаемого является сбить пламя горелки, при этом исчезновение пламени фиксируется датчиком пламени, что автоматически отключает подачу СУГ.
      В случае если обучаемому не удается потушить пламя, подача СУГ должна отключиться автоматически через заданное время, либо вручную оператором нажатием на кнопку «Стоп» стационарного пульта, либо на БПУ.
    4. Беспроводный пульт управления (БПУ) должен обеспечивать запуск и остановку всех симуляторов в любой последовательности, а также свободу передвижения оператора в точки, наилучшей видимости зоны учения.
      Беспроводный пульт управления (БПУ)
      Беспроводной пульт управления (БПУ).
  2. Система безопасности
    1. В системе управления газовыми симуляторами должны быть предусмотрены несколько режимов защиты как ручного, так и автоматического управления. В случае необходимости экстренно остановить горение должны быть предусмотрены кнопки «Аварийный стоп». Кнопки должны быть установлены в пультовой и при входе в тренировочный отсек. При нажатии любой кнопки «Аварийный стоп» должна перекрываться подача СУГ ко всем симуляторам, а также должна включаться вытяжная вентиляция.
      В автоматическом режиме система должна постоянно контролировать следующие параметры:
      • температуру в тренировочной зоне;
      • концентрация в тренировочной зоне;
      • наличие/отсутствие пламени.
      При превышении порога заданной температуры, либо при превышении концентрации паров СУГ в тренировочной зоне система должна автоматически перекрыть подачу СУГ, включить вентиляцию, а также подавать звуковые и световые сигналы тревоги.
      Отображение предупреждения при превышении концентрации СУГ и температурного режима должно осуществляться на экране стационарного пульта управления.
      В случае активации аварийного выключения система должна перезагружаться вручную перезапуском системы. Система должна автоматически выполнять продувку зоны возгорания при перезагрузке.
    2. В БПУ наряду с кнопками запуска симуляторов должен быть предусмотрен подпружиненный переключатель, который необходимо постоянно удерживать при работе симуляторов. При отпускании переключателя в любой момент в ходе практических занятий должно происходить безопасное выключение устройств.
    3. В состав системы газообнаружения должны входить не менее двух датчиков, установленных в тренировочной зоне на высоте 50-150 мм от пола.
      Системой управления должна регистрироваться процентная концентрация газа (нижний предел воспламеняемости) в тренажерном помещении огневого газового модуля.
      Показания концентрации газа должно отображаться на экране стационарного пульта управления в процентах. В случае увеличения уровня концентрации, окно концентрации газа должно высвечиваться желтым цветом. При этом должен производиться запуск системы вентиляции помещения.
      При достижении предела воспламеняемости концентрации газа окно концентрации газа должно высвечиваться красным. При этом должен запускаться режим безопасного выключения, при котором автоматически должны закрываться все клапаны подачи СУГ и подаваться звуковой сигнал с вентиляцией тренировочного помещения.
      Вентиляция помещения и подача звукового сигнала должны продолжаться до момента снижения уровня концентрации газа до безопасного уровня. До момента достижения уровня концентрации газа проектных безопасных значений, работа устройств не должна допускаться.
    4. В состав системы контроля температурного режима должны входить не менее двух термодатчиков, устанавливаемых в тренировочном помещении на высоте 1,5 метра от пола. Сигналы от датчиков должны поступать в систему управления и отображаться на панели пульте оператора в виде показаний в окошках температур.
      При увеличении температуры до 250 °С, окна показания температур должны высвечиваться желтым и мигать.
      При температуре свыше 280 °С окна показания температур должны высвечиваться красным. При этом должен запускаться режим безопасного выключения, при котором автоматически должны закрываться все клапаны подачи СУГ и подаваться непрерывный визуальный сигнал вентиляцией тренировочного помещения.
      Вентиляция помещения и отображение визуального сигнала должны продолжаться до момента снижения температуры до безопасного уровня ниже 250°С. До момента достижения безопасных значений температуры работа устройств не должна допускаться.
    5. В комплексе должна быть предусмотрена специальная система вытяжной вентиляции для обеспечения воздухообмена в тренировочном помещении.
      Система вентиляции должна предусматривать отвод тепла и удаление продуктов сгорания и дыма из тренировочного помещения, образованных при имитации пожара. Система вентиляции должна блокироваться во время горения симуляторов во избежание засасывания пламени в вентилятор и его перегрева. Должна предусматриваться возможность включения вентиляции вручную с пульта управления.
  3. Огневые симуляторы.
    Огневые симуляторы должны представлять собой макеты горящего промышленного оборудования. Конструкция симуляторов должна позволять выдерживать температуру горения СУГ, а также их последующего тушения (полива огнетушащим веществом), сохранять при этом жесткость и прочность в течение всего срока службы. Материал для изготовления симуляторов должен быть устойчив к коррозии.

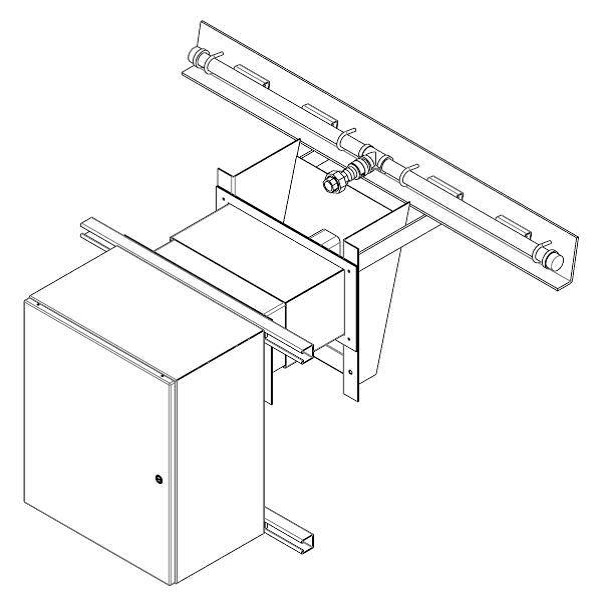

    1. Огневой симулятор «Потолочный огонь» должен представлять собой модуль объемного воспламенения газо-воздушной среды. Симулятор должен быть установлен на небольшом расстоянии от потолка для создания эффекта «стелящегося» по всему потолку огня.
      Огневой симулятор «Потолочный огонь»
      Огневой симулятор «Потолочный огонь».

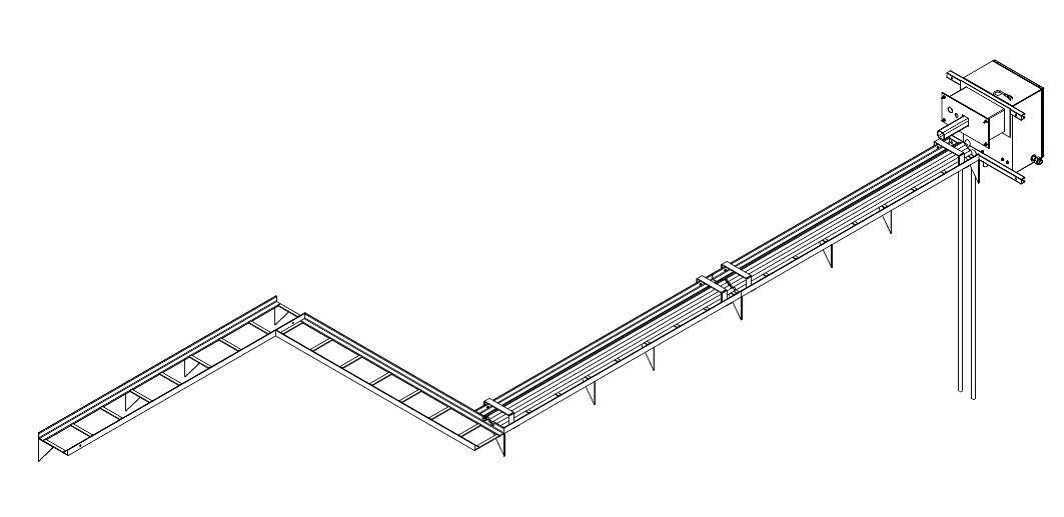

    2. Огневой симулятор «Горящий кабельный лоток» должен состоять из металлических секций, представляющих собой имитацию кабельных лотков с уложенными на них трубами, имитирующими кабели. Возгорание СУГ должно происходить вокруг всей первой секции, имитируя пожар участка кабельной трассы.

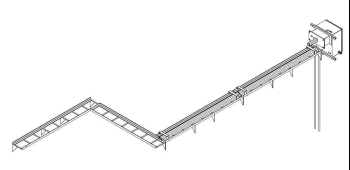

      Огневой симулятор «Горящий кабельный лоток»
      Огневой симулятор «Горящий кабельный лоток».

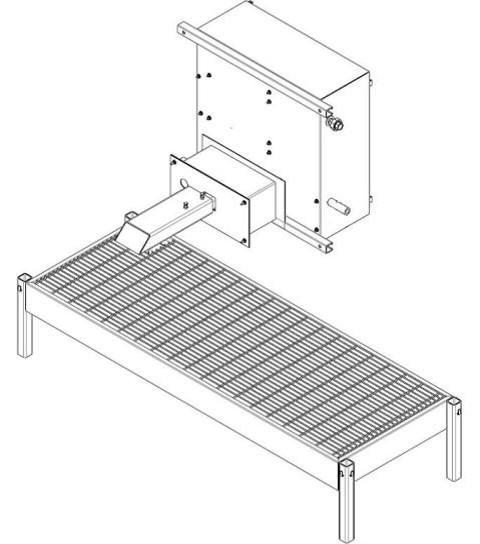

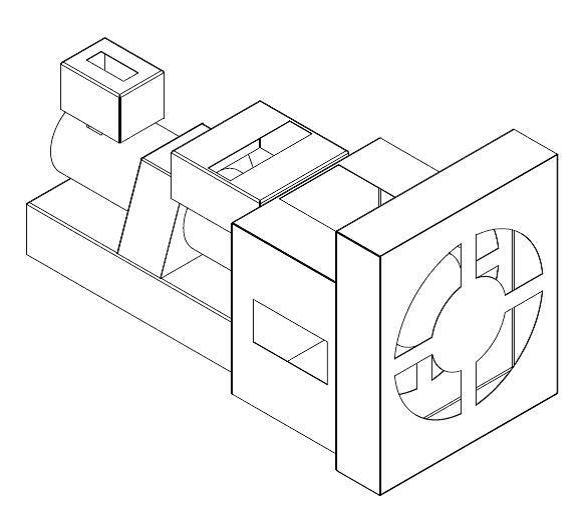

    3. Огневой симулятор «Горящий электродвигатель» должен состоять из макета электродвигателя, стоящего на платформе с газовой горелкой. Платформа должна быть выполнена в виде поддона, с возможностью заполнения водой для более равномерного распределения и горения СУГ.
      Огневой симулятор «Горящий электродвигатель» 1Огневой симулятор «Горящий электродвигатель» 2

      Огневой симулятор «Горящий электродвигатель».
    4. Огневой симулятор «Горящие баллоны» должен состоять из двух металлических транспортных баллонов, стоящих вертикально на металлической подставке.

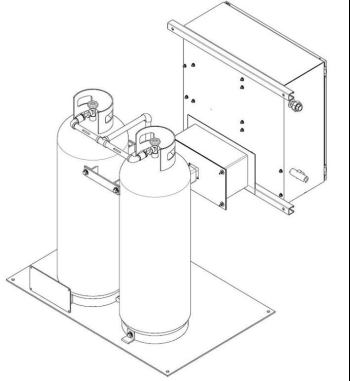

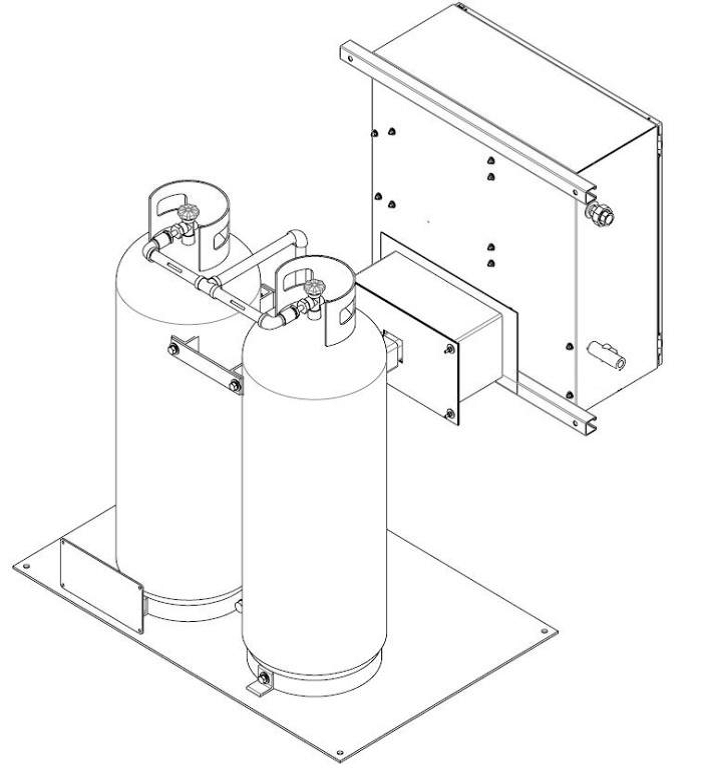

      Огневой симулятор «Горящие баллоны»
      Огневой симулятор «Горящие баллоны».
    5. Огневой симулятор «Горящее помещение» должен представлять собой платформу с газовой горелкой, установленную в замкнутое помещение с дверью. Платформа должна быть выполнена в виде поддона, с возможностью заполнения водой для более равномерного распределения и горения СУГ.
    6. Система управления должна включать в себя щит контроля с установленными автоматами горения, реле и контроллерами, стационарный (с сенсорной панелью) и два переносных пульта управления.
