Учебно-тренировочный комплекс УТК-2

Учебно-тренировочный полигон УТП-2 (далее-Полигон) предназначен для практической подготовки пожарных и спасателей к действиям в непригодной для дыхания среде, при огневых воздействиях и ведении аварийно-спасательных работ в условиях техногенных аварий.

Полигон обеспечивает:
  • обучение слаженным и наиболее эффективным приемам и способам коллективных действий при тушении пожаров и проведении аварийно-спасательных работ в непригодной для дыхания среде;
  • выработку и поддержание на высоком уровне знаний и умений, практических навыков в эксплуатации средств индивидуальной защиты органов дыхания, специальной защитной одежды, других стоящих на вооружении технических средств;
  • формирование у обучаемых волевых и морально-психологических качеств, обусловленных профессиональной деятельностью личного состава;
  • моделирование разнообразных факторов пожара и аварийных ситуаций, максимально приближенных к реальным условиям.
В состав Полигона д вхоят:

Два модуля контейнерного типа (40-футовые контейнеры размером не более 12192 х 2438х 2896 мм ).

В первом модуле устроен стационарный учебно-тренировочный комплекс «Теплодымокамера» с пультовой, тренажером «Лабиринт», совмещенным с медицинским пунктом, и тренажерной зоной с силовыми тренажерами «Беговая дорожка», «Ударный молот», «Велоэргометр».

Во втором модуле устроен стационарный учебно-тренировочный комплекс «Огневой полигон», в состав которого должны входить пультовая, техническое помещение, огневая тренажерная зона с огневыми симуляторами промышленной зоны: «Потолочный огонь», «Горящий электродвигатель», «Горящее помещение», «Горящий кабельный лоток», «Горящий электрощит», «Горящие баллоны», «Горящий трубопровод».

Модуль №1 «Теплодымокамера»

Пультовая.

В пультовой предусмотрена система дистанционного управления, предназначенная для осуществления постоянного контроля за работой тренируемых, поддержания двухсторонней связи, а также осуществления руководства и внесения изменений при выполнении поставленных задач.

Система дистанционного управления включает в себя:
  • систему видеонаблюдения, обеспечивающую трансляцию в режиме on-line, а также архивирование процесса прохождения тренировок для дальнейшего изучения и выявления ошибок;
  • системы управления имитационными тренажерами;
  • систему громкоговоряшей связи, позволяющую общаться с тренирующимися, одетыми в специальные костюмы со средствами индивидуальной защиты органов дыхания (СИЗОД);
  • системы вентиляции и дымоудаления;
  • системы основного и аварийного освещения. В случае экстренной остановки процесса тренировки аварийное освещение должно включаться автоматически;
  • систему дымовых эффектов, предназначенную для создания задымления в зоне проведения тренировки;
  • системы световых и звуковых эффектов, предназначенные для создания дополнительной психологической нагрузки во время тренировки;
  • систему основного электропитания, предназначенную для распределения нагрузки между токопотребляющими системами модулей Полигона и для осуществления защиты от короткого замыкания и утечки тока в случае повреждения изоляции;
  • систему контроля температуры;
  • систему экстренной остановки тренировочного процесса в случае аварийной ситуации, при которой необходимо срочное прекращение тренировки и немедленная эвакуация из тренировочных модулей.
Модуль ориентации «Лабиринт».

Электропитание в модуле осуществляется от 3-х фазной сети переменного тока напряжением 380 В частотой 50 Гц с «нулевым» проводом, потребляемая мощность не превышает 15 кВт.

Система электрооборудования выполнена в соответствии с Правилами устройства элекроустановок и включать следующие виды освещения: рабочее - 220 В, аварийное - 220 В.

Для создания дыма применяется генератор театрального дыма.

Для удаления дыма из тренировочных помещений предусмотрены системы дымоудаления.

В модуле предусмотрена установка системы громкоговорящей связи.

Двухсторонняя громкоговорящая связь осуществляется из пультовой с задымляемыми помещением модуля .

Пол в модуле выполнен с ровной, нескользящей поверхностью.

В модуле выполнение физических упражнений производится в среде с повышенной температурой в пределах 30-58°С.

Относительная влажность воздуха составляет не более 50%. Подогрев воздуха производится от электронагревательных печей. Управление работой печи автоматическое.

В модуле для видеонаблюдения, имитации дымовых, звуковых и световых эффектов установлены видеокамеры, динамик, стробоскоп, дым машина.

Модуль ориентации «Лабиринт» (тренажер ориентации трех уровневый) состоит из сообщающихся между собой помещений (проходов), имеет систему управляемых дверей (перегородок), позволяющих формировать пути различного сложности и дистанции, и представляет собой конструкцию из стального профиля квадратного сечения с расположенными друг над другом уровнями, жестко соединенных при помощи болтов, на которых крепятся полы, элементы препятствий и заградительные решетки.

В состав лабиринта входят:
  • препятствие «Самозакрывающиеся двери»;
  • препятствие «Труба»;
  • препятствие «Люк»;
  • препятствие «Роликовая дорожка»;
  • препятствия «Лазы», ограниченные по вертикали, горизонтали.

Стойки и поперечины выполнены из стального профиля квадратного сечения размером 30х30 мм и толщиной стали 2мм.

Полы выполнены из высокопрочной слоеной фанеры толщиной 25 мм.

Трансформирующиеся двери (перегородки) обеспечивают создание различных вариантов помещений. Крепление перегородок исключает их падение.

Медицинский пункт оборудован:
  • окном поворотно-откидным с двойным остеклением с открыванием внутрь. Окно должно быть снабжено откидной транспортной защитной крышкой, водосточным козырьком и светозащитной шторкой;
  • смотровым окном для наблюдения за тренажерной зоной;
  • утепленной металлической дверью с водосточным козырьком, с внутренней стороны дверной проем имеет жалюзи из мягкого пластика;
  • дверью для прохода в тренажерную зону;
  • дверью для прохода в «Лабиринт»;
  • столом;
  • электронагревателем;
  • шкафчиком для медпрепаратов;
  • аптечкой;
  • медицинской кушеткой;
  • специальным оборудованием для измерения давления и пульса каждого участника тренировки.
Тренажерная зона

Отсек «Тренажерная зона» обеспечивает:
  • высокий уровень профессиональной и психологической подготовки тренирующихся без риска ущерба их здоровью и загрязнения окружающей среды;
  • возможность работы тренирующихся в специальных защитных костюмах с применением средств индивидуальной защиты органов дыхания и зрения;
  • формирование у обучаемых волевых и морально-психологических качеств, обусловленных профессиональной деятельностью личного состава;
  • выполнение работ от легкой до тяжелой в специальных защитных костюмах СИЗОД;
  • полный контроль учебного процесса оператором.

Тренажеры имеют систему управления, предназначенную для осуществления постоянного контроля за работой тренируемых, а также руководства и внесения изменений при выполнении поставленных задач.

Система управления включает в себя:
  • систему управления тренажерами;
  • систему экстренной остановки тренировочного процесса в случае аварийной ситуации, при которой необходимо срочное прекращение тренировки.
Технические требования к системе управления:
Наименование параметраХарактеристики
Тактовая частота системного блока, ГГцне менее 3
Оперативная память, Гбне менее 1
Объем накопителя на жестком магнитном диске, Гб (об/м)не менее 80 (7200)
Диагональ экрана дюйм19
Разрешение экрана1280 x 1024
Примечание – программное обеспечение комплекса - операционная система Windows

В состав Тренажерного отсека входят тренажеры общего назначения:
  • тренажёр» Беговая дорожка»;
  • тренажер «Ударный молот»;
  • тренажер «Велоэргометр».

Тренажер «Беговая дорожка» предназначен для выполнения тренируемым упражнений по ходьбе/бегу в тепловой зоне. Он является тренажером общего назначения и должен обеспечивать возможность получения тренирующимися дозированной, заранее определенной и изменяемой физической нагрузки, задаваемой дистанционно с пульта управления.

Поверхность ленты тренажера мягкая и упругая, для исключения чрезмерных напряжений в соединениях и предварительно напряженной арматуры. Привод ленты осуществляется двигателем постоянного тока.

Средства безопасности включают в себя жесткую раму, а также устройство аварийной остановки.

Температурный режим работы тренажера в тепловой зоне не выше +40 0 С.

Пульт управления тренажера имеет все коммутационное оборудование, требуемое для управления «Беговой дорожкой», с устройством управления двигателем, регулировкой скорости, угла наклона и программами регулировки тренировки обучаемых по степени их подготовки. Управление тренажером осуществляется с сенсорного монитора.

Технические характеристики тренажера «Беговая дорожка»:
Наименование параметраХарактеристики
Мощность двигателя, л/сне менее 3,25
Питание, В220
Скорость, км/чот 1,0 до 20,0
Изменение наклона полотна, %от 0 до 15
Размер бегового полотна (Ш x Д), ммне более 500х1500
Размеры (ДхШхВ), ммне более 2100х900х1600
Вес тренажера, кгне более 110
Максимальный вес пользователя, кгне менее 160

Тренажёр «Ударный молот» предназначен для получения тренируемым тяговых нагрузок в тепловой зоне. Он является тренажером общего назначения и должен обеспечивать возможность получения тренирующимися дозированной, заранее определенной и изменяемой физической нагрузки, задаваемой дистанционно с пульта управления МТК-3-Г.

Тренажер обеспечивает подъем и опускание груза весом 25 кг канатом на роликах. Вертикальный и два горизонтальных ролика управления канатом предотвращают выскакивание каната. Считывание одного цикла работы обеспечивается только тогда, когда груз достиг верхней точки подъема. Считывание циклов работы производится магнитными выключателями наверху и внизу. Готовность тренажера к работе — сигнал зеленой контрольной лампочки, полностью выполненный цикл — сигнал красной контрольной лампочки, конец тренировки — сигнал зеленой контрольной лампочки. Каждый полностью выполненный подъем соответствует работе с усилием до 490 Нм (50 кгм). Параметры тренировки задаются с пульта управления руководителя тренировки.

Температурный режим работы тренажера в тепловой зоне ть не выше +40 0 С.

Технические характеристики тренажера «Ударный молот»
Наименование параметраХарактеристики
Вес груза, кг25
Каждый полностью выполненный подъём соответствует работе с усилием, нМ (кгм)490 (50)
Габаритные размеры (ДхШхВ), мм200 x 240 x 2000
Вес, кгне более 35

Тренажер «Велоэргометр» предназначен для тренировки на выносливость.

На тренажере по умолчанию установлена минимальная нагрузка. Когда тренируемый начинает набирать скорость, эта нагрузка увеличивается в математической прогрессии, при постоянной скорости - нагрузка не меняется. Минимальная нагрузка изменяется как в большую, так и в меньшую сторону через коэффициент нагрузки Т, который задается с дисплея тренажера.

Скорость «Велоэргометра» меняется от 0 до 120 об/мин.

Модуль №2 «Огневой полигон» Огневой модуль имеет:
  • систему электроснабжения и освещения (380 В, 220 В);
  • систему управления работой огневыми симуляторами;
  • систему вытяжной и общеобменной вентиляции;
  • систему аварийного отключения и блокировки систем;
  • систему сбора и отведения огнетушащего вещества (воды);
  • систему газового анализа концентрации горючего газа в помещениях;
  • систему отопления помещения пультовой;
  • систему контроля температуры;
  • система распределения, подачи и хранения горючего газа «Пропан»;
  • систему отключения подачи газа при достижении заданных параметров тушения.

Управление работой огневых симуляторов и контроль работы систем, входящих в состав модуля, осуществляется с пульта руководителя тренировки.

Время удаления дыма до момента визуального просмотра внутри тренировочных помещений огневых зон, при работе системы дымоудаления, не более 2 мин.

В огневой тренажерной зоне установлены огневые симуляторы промышленной зоны: «Потолочный огонь», «Горящий электродвигатель», «Горящее помещение», «Горящий кабельный лоток», «Горящий электрощит», «Горящие баллоны», «Горящий трубопровод», дым машина, газоанализатор, тепловые датчики, вентилятор.

Огневой симулятор «Потолочный огонь» представляет собой модуль объемного воспламенения газо-воздушной среды (размеры-762х1296х1067 мм.).

Огневой симулятор «Горящий электродвигатель» состоит из макета электродвигателя (размеры 711х1321х610 мм.) и основания с вмонтированными в него газовыми горелками (размеры 407х2032х711 мм.).

Огневой симулятор «Горящее помещение» представляет собой платформу с газовыми горелками (размеры 407х1270х711 мм.), установленную в замкнутое помещение с дверью. При открытии двери имитируется создание эффекта обратной тяги.

Огневой симулятор «Горящие баллоны» состоит из двух металлический 50-ти литровых баллонов, стоящих вертикально на металлической подставки (размеры 1220х120х813 мм.).

Огневой симулятор «Горящий кабельный лоток» состоит из трех металлических секций размером 2438х305 мм. и одной секции размером 2134х305мм, имитирующих кабельные каналы с вмонтированными в них газовыми горелками.

Огневой симулятор «Электрощит» (размеры 915х610х203 мм.) состояит из металлического ящика, имитирующего электрощит, с вмонтированными газовыми горелками.

Огневой симулятор «Горящий трубопровод».

Огневой симулятор «Горящий трубопровод» состоит их двух труб с фланцами, на которых установлены запорные вентили, все элементы симулятора выполнены из металла.

Труба №1 имитирует утечку газа при помощи установленной в ней горелки, подающей газ в нижнюю часть горизонтального участка трубы.

Труба №2 имитирует утечку газа при помощи установленной в ней горелки, подающей газ в верхнюю часть вертикального участка трубы.

При правильном охлаждении и перекрытии 2-х запорных вентилей (расположенных на трубе №1 и №2 соответственно) происходит отключение подачи газа, прекращаться горение и на пульт управления подается сигнал о выполнении.

Пультовая

В помещении пульта управления предусмотрена система дистанционного управления, предназначенная для осуществления постоянного контроля за работой тренируемых, поддержания двухсторонней связи, а также осуществления руководства и внесения изменений при выполнении поставленных задач.

Техническое помещение.

Комплект оборудования технического помещения обеспечивает хранение, подготовку и подачу горящего вещества. Емкость для хранения горящего вещества представляет собой бытовые газовые баллоны, объемом 50 л. каждый. Количество одновременно подключаемых баллонов не менее десяти штук. В техническом помещении предусмотрены места для крепления баллонов, их транспортировки и хранения.

Техническое помещение оборудовано системами вентиляции, измерения концентрации горящего вещества и подготовки и подачи горящего вещества к огневым симуляторам.

Система измерения концентрации горящего вещества состоит из газоанализатора, который при достижении предельно допустимой концентрации подает сигнал аварийной блокировки на электромагнитные клапана автоматического отключения подачи горящего вещества.

Техническое помещение оборудовано распашными утепленными воротами.

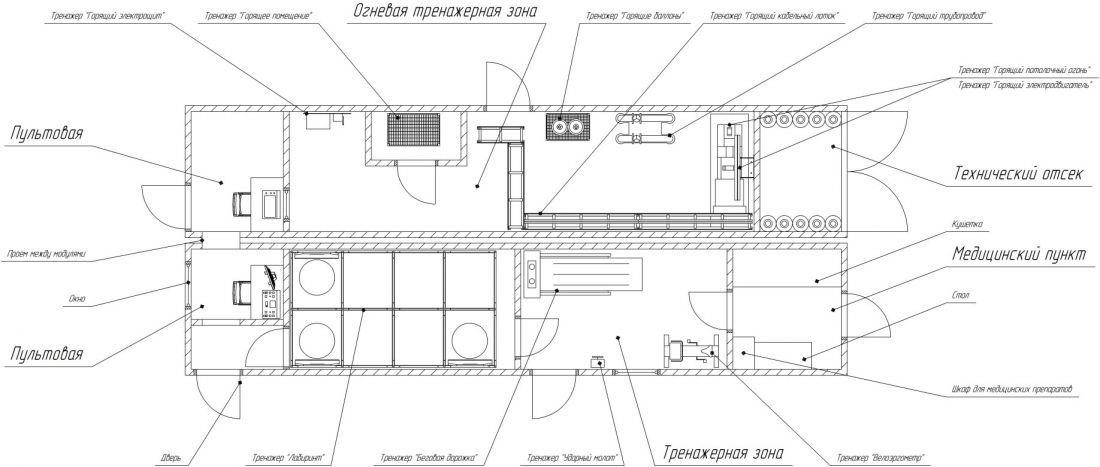

Схема размещения оборудования УТП-2
Схема размещения оборудования УТП-2

Описание газовых огневых симуляторов
  1. Описание работы
    1. Огневые газовые симуляторы предназначены для отработки приемов и способов тушения пожаров на промышленном оборудовании.
      Принцип действия:
      С пульта управления (стационарного или переносного) должна подаваться команда на открытие заслонок подачи газа в огневые симуляторы, оборудованные газовыми горелками.
      Учебно-тренировочный комплекс УТК-2 01
      Воспламенение горелок должно осуществляется при помощи систем воспламенения, установленных в каждом огневом симуляторе.
      Учебно-тренировочный комплекс УТК-2 03

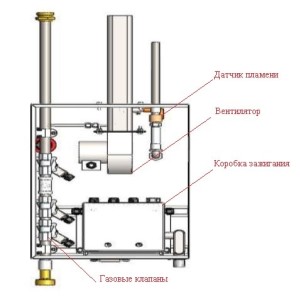

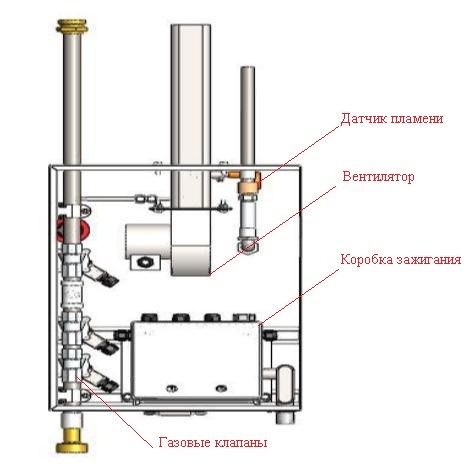

    2. Система воспламенения предназначена для управления горением.

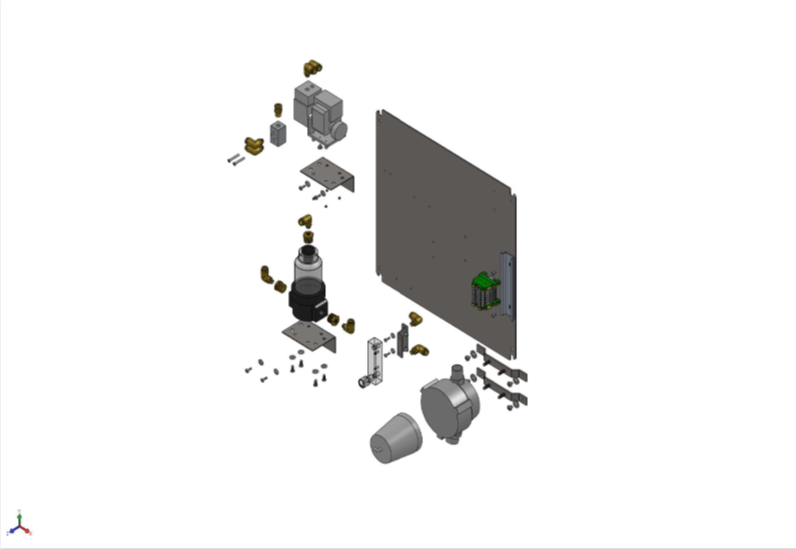

      Система воспламенения должна иметь газовые клапаны, вентилятор, ультрафиолетовый датчик пламени, коробку зажигания твердого сланца.
      Управление горением должно представлять собой набор компонентов топлива, воздуха и зажигания, обеспечивающих информацию о качестве производства пламени основной горелкой.
      Компоненты должны создаваться, используя воспламенение твердого сланца, клапан зажигания, вентилятор сгорания и топливо. Ультрафиолетовый датчик пламени должен проверять комбинацию компонентов.
      Вентилятор сгорания должен подавать необходимое количество воздуха для горелок, способствуя адекватному горению, в то же время обеспечивая вид пламени класса пожара А.
      Для увеличения или уменьшения объема пламени должен использоваться компрессор, подающий сжатый воздух на пневмоклапана.
    3. Обучаемые должны производить тушение образовавшегося пламени ручными средствами пожаротушения, водой или пеной через ручные пожарные стволы и генераторы.
      По окончании тренировки оператор с пульта управления должен подать команду на закрытие заслонок подачи газа.

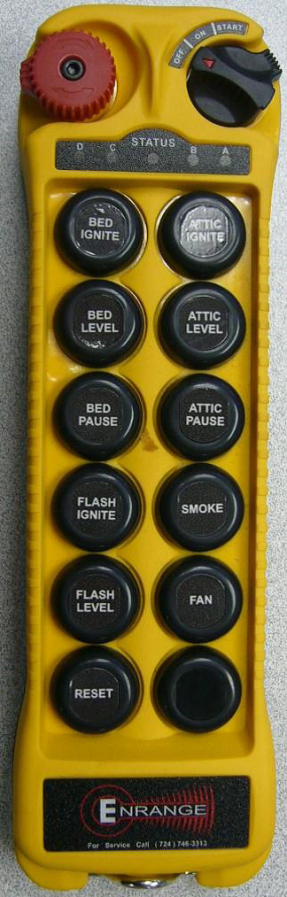

    4. Беспроводный пульт управления (БППУ) в виде модели с 8 кнопками должен обеспечивать запуск различных симуляторов в любой последовательности, а также свободу передвижения оператора в точки, наилучшей видимости зоны учения.
      Учебно-тренировочный комплекс УТК-2 04
  2. Устройства безопасности
    1. В устройствах безопасности должны быть предусмотрены несколько режимов защиты. Это должны быть режимы ручного и автоматического управления. Для работы устройств безопасности оператору необходимо запустить или активировать устройство органами ручного управления. Несмотря на то, что управление устройствами осуществляется вручную, они должны блокироваться компьютером и работать только в безопасном режиме.
      В состав систем ручного управления должны входить переключатель (аварийный), аварийное устройство безопасности (кнопка аварийного выключения), а также ручная система вентиляции помещения.
      К системам автоматического управления должны относиться: система управления горелкой; система контроля газораспределения; система контроля температурного режима; автоматическая система управления вентиляцией в помещении.
      Контроль автоматическими предохранительными устройствами, анализ систем контроля газораспределения и температурного режима, а также их отображение должны осуществляться на экране стационарного пульта управления.
      В случае активации нескольких предохранительных устройств кнопки аварийного выключения должны мигать красным, что указывает на аварийное выключение устройств. Предохранительные системы в случае их выключения должны перезагружаться вручную кнопкой аварийного выключения или через программный логический контролер. Система должна автоматически выполнять безопасный запуск главного клапана и продувку зоны возгорания до момента ее перезагрузки.
    2. В каждом переносном устройстве управления должен быть предусмотрен переключатель, который называется кнопкой аварийного выключения. Включение комплекса распространения пожара должно происходить при активации этого переключателя. При отдаче переключателя в любой момент в ходе практических занятий должно происходить безопасное выключение устройств.
      Вблизи выходов из огневого модуля должны быть установлены дополнительные кнопки аварийного выключения.
    3. Система управления горелкой должна представлять собой совокупность компонентов, которые позволяют управлять качеством пламени на главной горелке. Качество распространения пламени должно зависеть от вида топлива, подачи кислорода и поджога.
      Требуемое качество распространения пламени должно обеспечиваться использованием свечи зажигания, вентилятора, подающего воздух в помещение возгорания, и выбором соответствующего вида топлива.
      Контроль наличия всех трех элементов должен осуществляться миниатюрным сигнализатором ультрафиолетового излучения, который при отсутствии хотя бы одного элемента должен производить безопасное выключение устройств.
    4. В состав системы газообнаружения должна входить система газоудаления, предусмотренная в помещении возгорания. При подаче питания в систему должен производиться контроль за удавлением газа из помещения возгорания.
      Учебно-тренировочный комплекс УТК-2 05
      Устройство газообнаружения (УГО)
      Системой контроля газораспределения должно регистрироваться процентная концентрация газа (нижний предел воспламеняемости) в тренажерном помещении огневого газового модуля.
      Показания концентрации газа должно отображаться в процентах. На общем экране черными цифрами на белом фоне должны отображаться нормальные значения. В случае увеличения уровня концентрации до 15%, зона нижнего предела воспламеняемости должна высвечиваться желтым. При этом должен производиться запуск системы вентиляции помещения и подаваться прерывистый звуковой сигнал, указывающий на выход уровня концентрации газа за пределы безопасного уровня.
      При достижении уровня 25% зона нижнего предела воспламеняемости должна высвечиваться красным. При этом должен запускаться режим безопасного выключения, при котором автоматически должны закрываться все клапаны подачи топлива и подаваться звуковой сигнал и продувкой учебного помещения.
      Вентиляция помещения и подача звукового сигнала должны продолжаться до момента снижения уровня концентрации газа до безопасного уровня ниже 15%. До момента достижения уровня концентрации газа проектных безопасных значений, работа устройств не должна допускаться.
    5. В состав системы контроля температурного режима должна входить термопара, предусмотренная в помещении возгорания. Термопара должна обеспечивать непрерывный контроль безопасного температурного режима в учебном помещении и передавать эти данные в программный логический контролер для отображения на пульте оператора.
      Датчики должны быть установлены на высоте 1,5 метра от пола. На общем экране черными цифрами на белом фоне должны отображаться нормальные значения. При увеличении температуры до 250 °С, зона просмотра должна высвечиваться желтым. При этом должен производиться запуск системы вентиляции помещения и на сенсорном пульте должен отображаться визуальный мигающий сигнал, указывающий на выход температуры за пределы безопасного уровня.
      При температуре свыше 280 °С зона просмотра должна высвечиваться желтым. При этом должен запускаться режим безопасного выключения, при котором автоматически должны закрываться все клапаны подачи топлива и подаваться непрерывный визуальный сигнал и продувкой учебного помещения.
      Вентиляция помещения и отображение визуального сигнала должны продолжаться до момента снижения температуры до безопасного уровня ниже 250°С. До момента достижения температуры проектных безопасных значений работа устройств не должна допускается.
    6. В комплексе должна быть предусмотрена специальная система вытяжной вентиляции для обеспечения воздухообмена в тренировочном помещении через каждые 60 секунд.
      Система вентиляции должна предусматривать отвод тепла и удаление продуктов сгорания и дыма из учебного помещения, образованных при имитации настоящего пожара. Система вентиляции должна блокироваться всеми предохранительными устройствами и рабочими приборами. Однако во избежание автоматического выключения в случае повышения температуры до 250°С должна предусматриваться возможность включения вентиляции вручную.
  3. Огневые симуляторы
    Огневые симуляторы должны представлять собой имитаторы горящего промышленного оборудования.

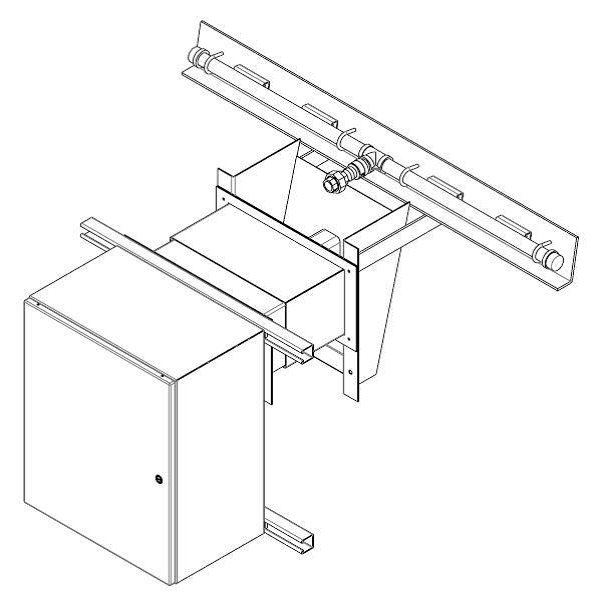

    1. Огневой симулятор «Потолочный огонь» (общий вес-73, размеры-762х1296х1067 мм.) должен представлять собой модуль объемного воспламенения газо-воздушной среды.
      Учебно-тренировочный комплекс УТК-2 06

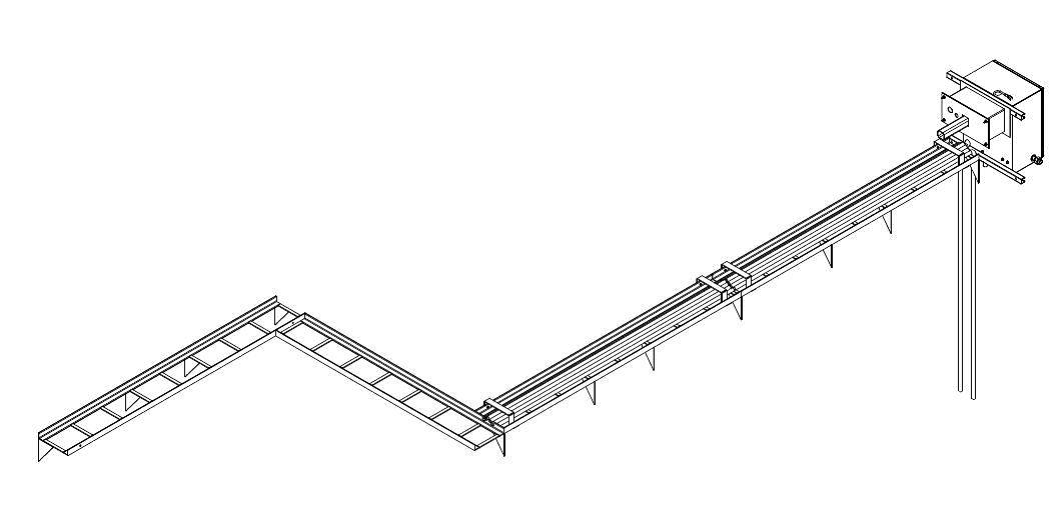

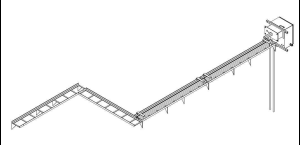

    2. Огневой симулятор «Горящий кабельный лоток» должен состоять из трех металлических секций размером 2438х305 мм. И одной секции размером 2134х305мм, имитирующих кабельные каналы с вмонтированными в них газовыми горелками. Общий вес -100 кг.
      Учебно-тренировочный комплекс УТК-2 07

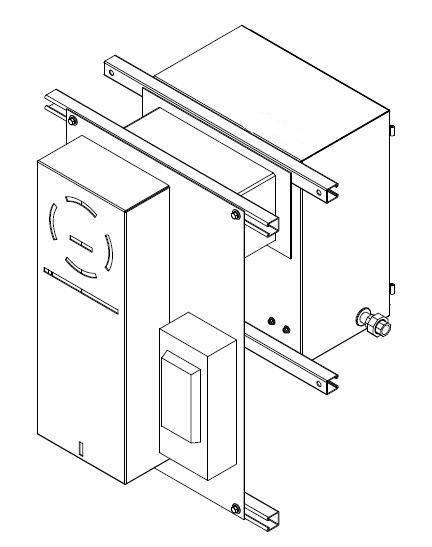

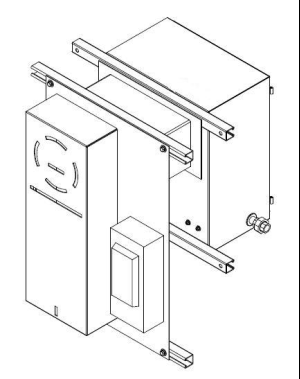

    3. Огневой симулятор «Электрощит» (вес- 52 кг., размеры 915х610х203 мм.) должен состоять из металлического ящика, имитирующего электрощит, с вмонтированными газовыми горелками.
      Учебно-тренировочный комплекс УТК-2 08

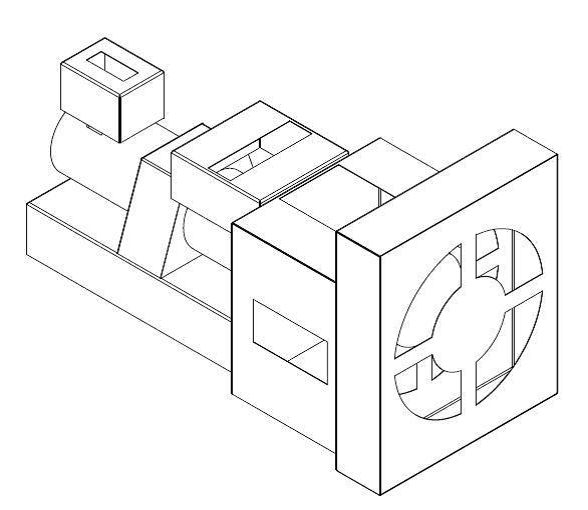

    4. Огневой симулятор «Горящий электродвигатель» (вес-59 кг., размеры 711х1321х610 мм.) должен состоять из макета электродвигателя, стоящего на платформе с газовыми горелками.
      Учебно-тренировочный комплекс УТК-2 09Учебно-тренировочный комплекс УТК-2 10

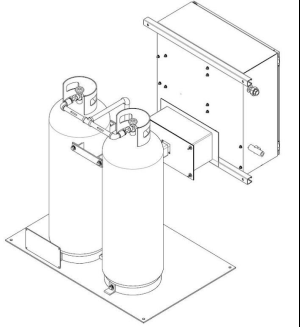

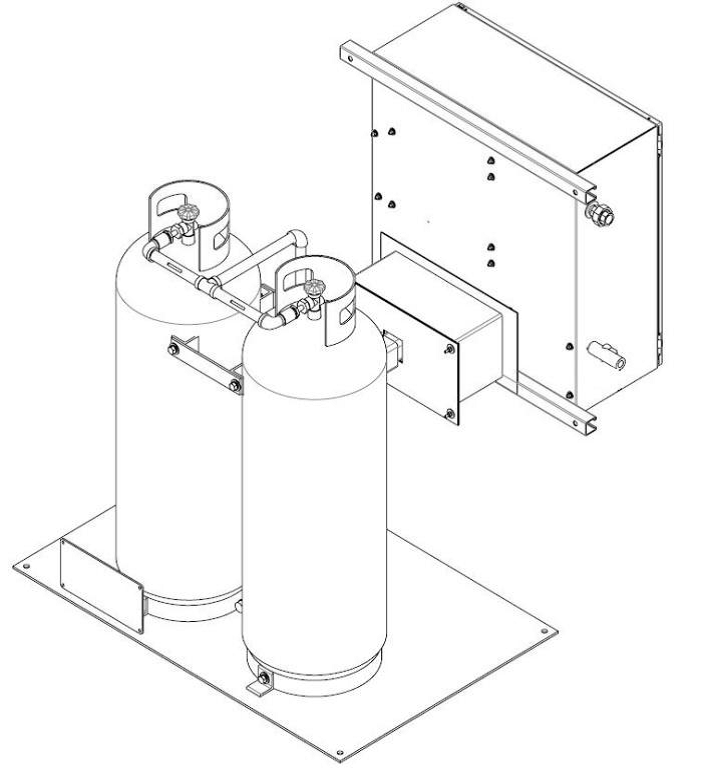

    5. Огневой симулятор «Горящие баллоны» (вес-145 кг., размеры 1220х120х813 мм.) должен состоять из двух металлических 50-ти литровых баллонов, стоящих вертикально на металлической подставки.
      В верхней части баллонов должны быть отверстия для истечения газа, имитирующее утечку газа через вентиль.
      Учебно-тренировочный комплекс УТК-2 11

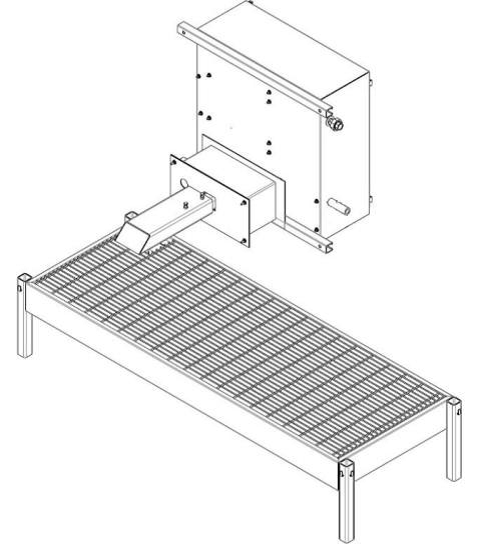

    6. Огневой симулятор «Горящее помещение» должен представлять собой платформу с газовыми горелками (размеры 407х1270х711 мм., вес – 100 кг.), установленную в замкнутое помещение с дверью.

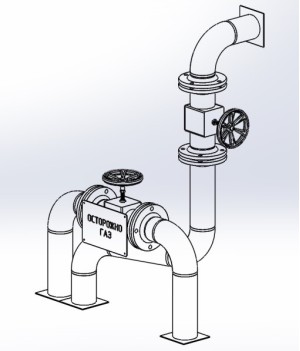

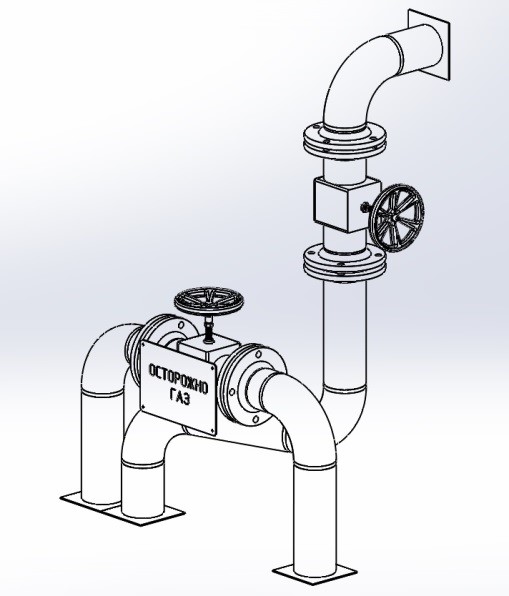

    7. Огневой симулятор «Горящий трубопровод» (1100х700х1500мм, вес 150 кг.) должен состоять их двух труб с фланцами, на которых должны быть установлены запорные вентили.
      Учебно-тренировочный комплекс УТК-2 12

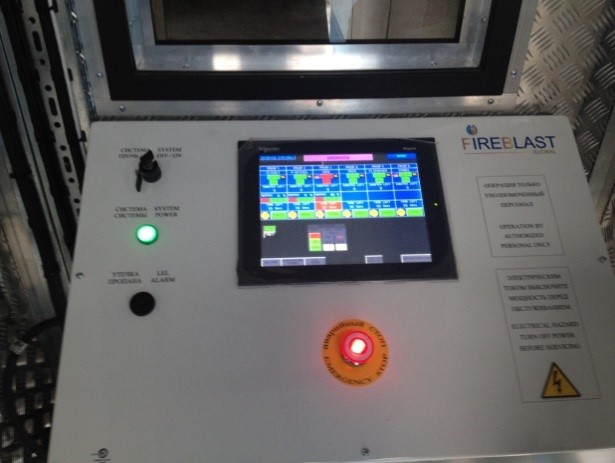

    8. Система управления должна включать в себя стационарный (с сенсорной панелью) и переносной пульты управления.
