Огневой модуль «Твердое топливо»

Огневой тренажер ОТ-1 (далее - ОТ-1) предназначен для проведения занятий по профессиональной подготовке пожарных и спасателей в условиях воздействия опасных факторов пожара (задымление, высокая температура, открытое пламя, тепловое излучение), возникающих при горении в топке сгораемой загрузки в виде твердого топлива.

Огневой модуль «Твердое топливо» 02Огневой модуль «Твердое топливо» 01

ОТ-1 обеспечивает:

  • повышение психологических и психофизиологических качеств газодымозащитников в условиях моделируемого в комплексе реального пожара;
  • формирование навыков по оценке стадий пожара в процессе его развития и обработки действий по управлению моделируемым пожаром;
  • отработку действий звена газодымозащитной службы (далее-ГДЗС) по тушению моделируемого пожара в закрытых объемах при высоких температурах (600-800 градусов);
  • выработку физических навыков и тепловой адаптации тренируемых в условиях повышенной температуры;
  • отработку действий при входе в «горящее» помещение, передвижения внутри и различных приемов работы с ручными пожарными стволами;
  • изучение и отработку способов предотвращения пиролизного взрыва (вспышки продуктов пиролиза);
  • отработку дымоудаления при помощи ручных пожарных стволов звеном ГДЗС из помещения в процессе тушения пожара;
  • практическую отработку вопросов охраны труда при работе звена ГДЗС в условиях повышенных температур.

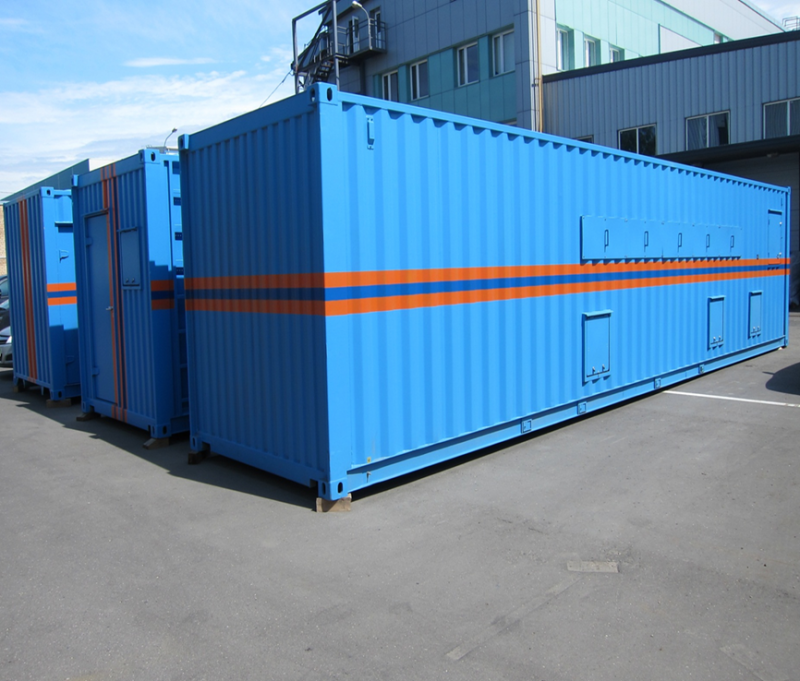

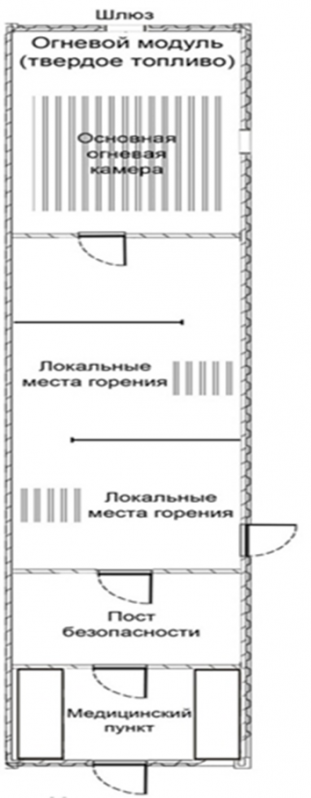

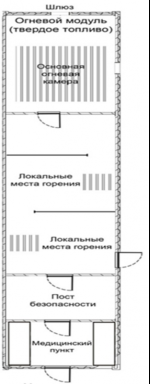

ОТ-1 устроен в стандартном грузовом 40-футовом контейнере и включать в себя: тренировочное помещение, основную огневую камеру, два локальных места для горения, пост безопасности, медицинский пункт.

Конструкция ОТ-1 позволяет проводить занятия в воспроизводимых и контролируемых условиях и обеспечивает безопасность занятий за счет возможности контроля и управления газовыми потоками и подачи огнетушащих средств.

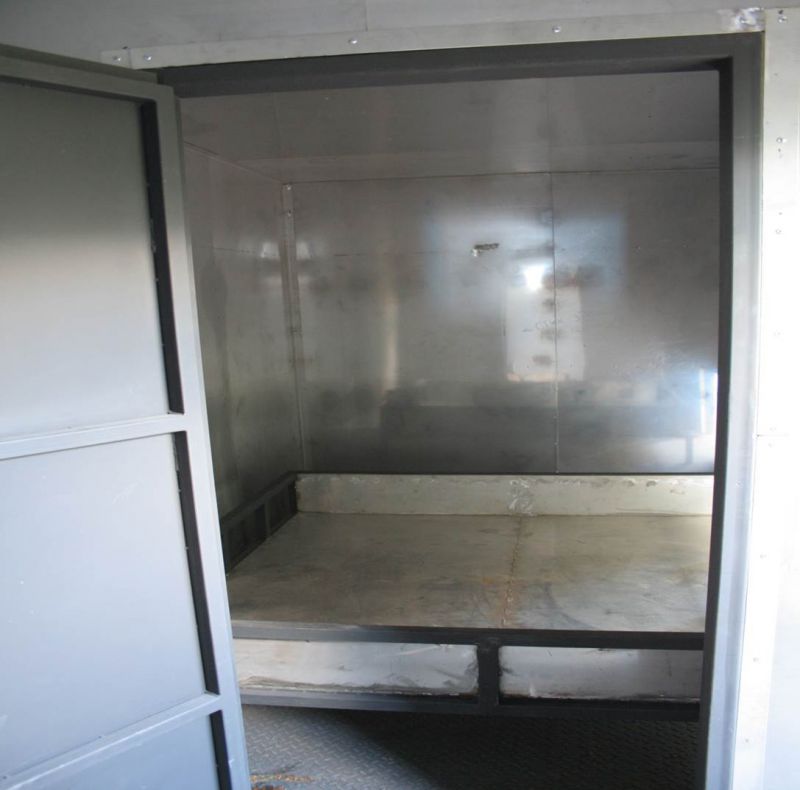

Основная огневая камера (топка для сжигания твёрдого топлива) имеет в своём составе:

  • загрузочно-выгребные ворота;
  • приспособления для распределения топлива по топке.

Дверь в огневую камеру имеет рычажно-тяговый механизм для ее дистанционного открывания.

Локальные зоны горения разделены перегородками из негорючих и не подверженных деформации материалов и иметь противни для сжигания твердого топлива размером 1,5 х 0,7 м.

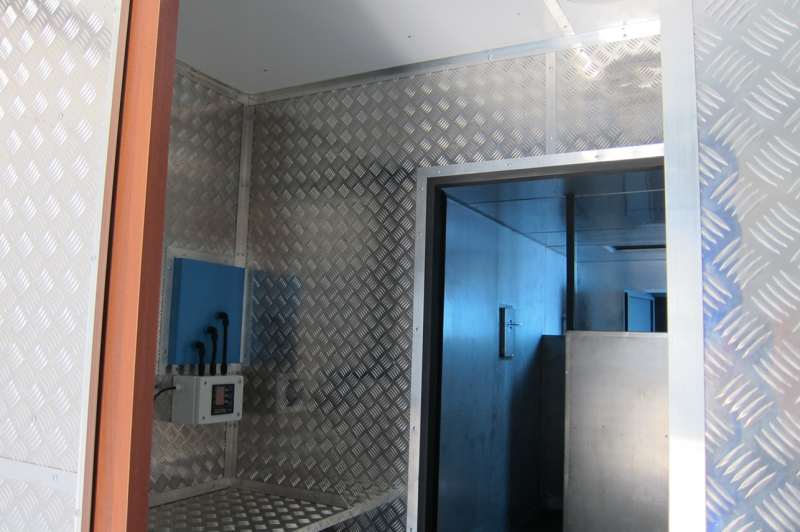

Пост безопасности представляет собой помещение, где перед началом занятий проводится инструктаж с обучаемыми, а в случае непредвиденной ситуации обеспечивается их защита.

Пост безопасности имеет смотровое окно с жаропрочным стеклом для наблюдения за обучаемыми, огнеупорную дверь, вентиляционное отверстие.

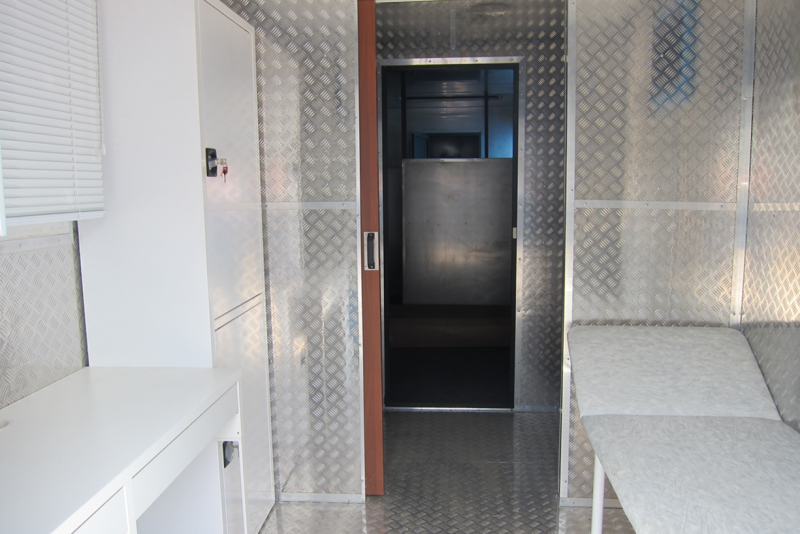

В медицинском пункте во время тренировки при помощи специального оборудования контролируются показатели давления и пульса каждого участника тренировки. Показания приборов фиксируются, позволяя проследить за поведением и адаптацией организма каждого тренирующегося в течение определенного времени.

Основные параметры и характеристики:

  • ОТ-1 по габаритным (без учета выступающих частей) и присоединительным размерам соответствует стандартному грузовому контейнеру размерностью 1АА (40 футов) по ГОСТ Р 51876-2008.
  • Климатические условия эксплуатации ОТ-1: У1 по ГОСТ 15150-69 при температуре наружного воздуха от минус 30 0С до плюс 45 0С.
  • Климатические условия хранения и транспортирования: Ж1 по ГОСТ 15150-69.

Электрооборудование.

Питание ОТ-1 осуществляется от внешнего источника однофазного переменного тока напряжением 220В.

Электрооборудование:

  • щит вводно-распределительный;
  • щит ТРМ;
  • щит трансформатора;
  • судовая аппаратура связи и трансляции с блоком питания.
  • вилка рассчитанная на номинальный ток 16А, номинальное напряжение 250В±10% с разъемами 2Р+Е и классом защиты IP 44.

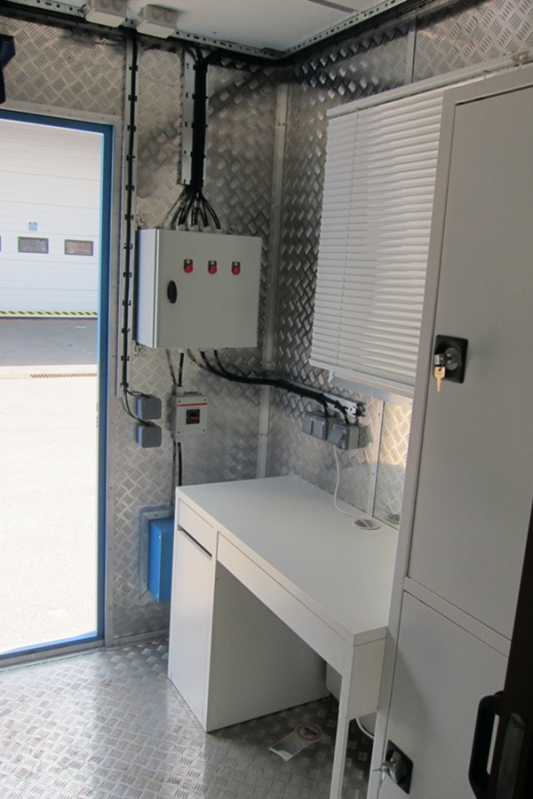

В щите вводно-распределительном установлены три однополюсных автоматических выключателя тип S201, один автоматический выключатель дифференциального тока для тока 16А и розетка щитовая с креплением на DIN-рейку для тока 16А.

В щите ТРМ установлен измеритель-регулятор температур.

В щите трансформатора установлен трансформатор разделительный однофазный для цепей управления, рассчитанный на максимальное первичное напряжение не менее 400В.

Судовая аппаратура связи и трансляции с блоком питания установлена в помещении поста безопасности.

К вилке через розетку рассчитанную на номинальный ток 16А, номинальное напряжение 250В±10% с разъемами 2Р+Е и классом защиты IP 44 подключается электропитание от внешнего источника.

Система контроля температуры.

Система контроля температуры обеспечивает непрерывный контроль температурного режима тренировки на показывающих приборах щита ТРМ через датчики температур установленные в тренировочной зоне.

Три термодатчика установлены в продольной стенке контейнера тренировочной зоны на трех разных уровнях по высоте контейнера. Чувствительный элемент датчиков введен во внутрь помещения через отверстия в стенке контейнера. Снаружи датчики защищены стальным листом.

Громкоговорящая связь.

В состав громкоговорящей связи входит оборудование судовой аппаратуры связи и трансляции.
